Fuentes Switching

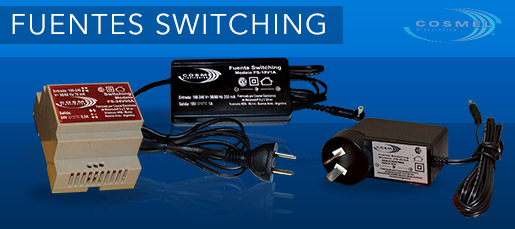

Funetes Switching


Las fuentes switching son dispositivos de última tecnología capaces de generar una tensión continua para la alimentación de equipos electrónicos partiendo de una tensión alterna que puede variar entre 110 y 250 V de tensión alterna de línea.

Ventajas de las fuentes switching

Ventajas de las fuentes switching en comparación con las fuentes lineales:

Menor peso
Menor volumen
Mayor rendimiento energético (80% de rendimiento para FS/40% de rendimiento para FL)
Admiten un rango mayor de variación de tensión de alimentación (Rango admitido para FS 100-250V/ para FL 190-240V)

Modelos standard según tensión y corriente de salida:

(Los cuadrados de colores indican las dimensiones de caja disponibles para cada modelo)

FS +5V - 2A FS +5V - 4A
FS +12V -1,5A FS +12V -3A
FS +12V - 6A FS +18V - 1A
FS +24V -1A FS +24V -2,5A
FS +33V - 3A FS +48V - 1A

Todos los modelos pueden ser fabricados en gabinetes con conexión a toma de 220 V y con cable con plug de salida como así también en gabinetes para montaje riel din.

Dimensiones de las cajas

  Caja Largo Ancho Alto
  caja montaje riel din   7 cm
(4 módulos din).

  caja con interlock 1 11 cm. 5,5 cm. 3,5 cm.
  caja con interlock 2 13,5 cm. 7 cm. 3,7 cm.
  caja con interlock 3 11,5 cm. 9 cm. 8 cm.
  caja enchufable 7,5 cm. 5,5 cm. 4,8 cm.

Características técnicas para todos los modelos

Especificaciones de entrada:

Rango de tensión de entrada: 100 – 250 VAC
Frecuencia de entrada: 45 – 65 Hz
Regulación de línea: ±0,5%

Especificaciones generales:


Eficiencia típica: 85%
Corriente de pérdida típica: 3 mA
Posee protección por cortocircuito
Posee protección por sobrecarga

Especificaciones ambientales:


Rango de temperatura de operación: - 10 (grados centígrados) a 50 (grados centígrados)
