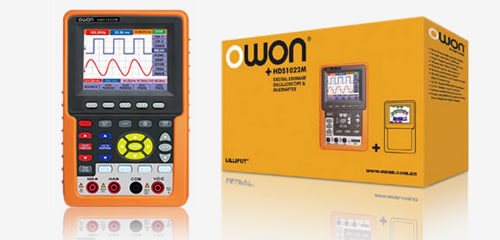

HDS1022M-N | Osciloscopio digital portátil OWON 20MHZ 2 canales, pantalla TFT LCD color e interface USB para PC + MULTÍMETRO

¡Hasta en 12 cuotas con Todo Pago!

El modelo HDS1022M-N es un instrumento fiable y práctico. Incluye un osciloscopio de dos canales de 20MHz de ancho de banda, memoria de 6k por canal y una frecuencia de muestreo en tiempo real de 100MS/s por canal. Además dispone de pantalla color TFT LCD de 3.8". También incorpora un multímetro digital (DMM) de 3-3/4 dígitos. Sus entradas son flotantes e independientemente aisladas entre el osciloscopio y el DMM. Con conexión USB para descargar las señales a la PC.

COMPACTO Y RESISTENTE - Su compacto diseño con tan sólo 690g permite a los ingenieros transportarlo cómodamente disponiendo de una potente herramienta de campo. Su cubierta protectora se ha aislado y diseñado especialmente para garantizar la resistencia y fiabilidad en cualquier medio.

PANTALLA COLOR - Su pantalla LCD a color dispone de una resolución de 320x240, ayudando en gran manera a visualizar la señal fácilmente, especialmente cuando se muestran muchos datos o formas de onda.

AUTOCALIBRACIÓN - Incluye un sistema de autocalibración interna que permite obtener la mayor precisión del equipo.

CONEXIÓN A PC - Permite conectarse fácilmente a la PC a través del puerto USB posibilitando transferir una medición o visualizar en modo online el osciloscopio.

BATERIA - Su batería de Li-ion permite trabajar hasta 6 horas sin conexión, permitiendo hacer medidas de campo con facilidad.

MULTIMETRO - El multímetro de verdadero valor eficaz (RMS) dispone de los modos de medida de Tensión, Corriente, Resistencia, Capacidad, Diodo y Continuidad.

Incluye
Osciloscopio digital portátil OWON HDS1022M-N
Dos puntas de prueba 1:1 / 10:1
Cable USB para conexión a la PC
CD con el software respectivo
Cargador de bateria
Valija de transporte
Dos puntas de tester
Manual de usuario
Características Generales
Interfaz con PC: USB
Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II
Tamaño de la pantalla: 3.8 pulgadas, COLOR TFT LCD
Resolución de la pantalla: 320 x 240 píxels
Tamaño del osciloscopio: 180mm x 113mm x 40mm
Peso del osciloscopio: 690 g.
Batería de Ion de lítio: 7,4 V 3500 mA, 6 Hs
Especificaciones Técnicas
Canales: 2 CH
Ancho de banda: 20MHz
Frecuencia de muestreo (tiempo real): 100 MS/s por canal.
Rango de la base de tiempo (s/div): 5ns/div - 100s/div
Tiempo de subida: ≤ 17,5 ns
Tamaño de la pantalla: 3.8 pulgadas, COLOR TFT LCD

Impedancia de entrada: 1MΩ±2%, en paralelo con 20pF±3pF

Longitud de registro: 6000 puntos por canal
Interpolación: (sin x)/x
Atenuación de la punta de prueba: x1, x10, x100, x1000.
Acoplamiento: CC, CA, TIERRA
Modos de sampleo: sampleo normal, detección de pico, promedio
Sensitividad Vertical: 5mV/div - 5V/div (at BNC input)
Resolución vertical (A/D): 8 bits (2 Canales simultaneos).
Máxima tensión de entrada: 400V(DC+AC PK-PK, 1MΩ impedancia de entrada,atenuación de la punta de prueba 10:1)
Tipos de Trigger: Normal, Video, Alternado.
Modos de Trigger: Automático, Normal, Único
Nivel de Trigger: ±6 divisiones desde el centro de la pantalla.
Modos de adquisición: muestras, detección de pico, promedio.
Precisión de ganancia DC: ± 3%
Medidas automáticas: Vpp, Promedio, Vrms, Frecuencia, Periodo, Vavg, RMS, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B
Funciones matemáticas: +, -, x, %, FFT Bancos de grabación: 4 bancos de grabación de formas de onda Figura de lissajou’s: Diferencia de fase: ±3 degrees
Fuente de Trigger: CH1, CH2
Precisión de la frecuencia de muestreo: ±100ppm
Presición del intervalo de tiempo: Modo único:( 1 intervalo + 100 ppm x lectura + 0,6 ns). Modo promedio>16: ±(1 intervalo + 100 ppm x lectura + 0,4 ns)
Medidas por cursores: ΔΤ, ΔV
Rango de muestreo: 10S/s - 100MS/s
Interfase: USB
FUNCIÓN FFT
FUNCIÓN AUTOESCALA
Características Técnicas del Multímetro
True RMS: Tensión, Amperios, Ohmios, Capacidad, Diodos y Continuidad
Lectura de escala completa: dígitos (max.4000-cuentas)
Impedancia de entrada: 10 MΩ
Máxima tensión de entrada: AC:400V, DC:400V
Máxima corriente de entrada: AC: 20A, DC: 20A

2 AÑOS DE GARANTÍA BRINDADA POR NUESTRO SERVICIO TÉCNICO.
Somos REPRESENTANTES EXCLUSIVOS de OWON en Argentina.
