HDS1021M | Osciloscopio digital portátil OWON 20MHZ 1 canal, pantalla TFT LCD color e interface USB para PC + MULTIMETRO

¡Hasta en 12 cuotas con Todo Pago!


CARACTERISTICAS GENERALES

El modelo HDS1021M es un instrumento fiable y práctico. Incluye un osciloscopio de un canal de 20MHz de ancho de banda, memoria de 6k por canal y una frecuencia de muestreo en tiempo real de 100MS/s por canal. Además dispone de pantalla color TFT LCD de 3.8". También incorpora un multímetro digital (DMM) de 3-3/4 dígitos. Sus entradas son flotantes e independientemente aisladas entre el osciloscopio y el DMM. Con conexión USB para descargar las señales a la PC.

COMPACTO Y RESISTENTE - Su compacto diseño con tan sólo 455g. permite a los ingenieros transportarlo cómodamente disponiendo de una potente herramienta de campo. Su cubierta protectora se ha aislado y diseñado especialmente para garantizar la resistencia y fiabilidad en cualquier medio.

PANTALLA COLOR - Su pantalla LCD a color dispone de una resolución de 320x240, ayudando en gran manera a visualizar la señal fácilmente, especialmente cuando se muestran muchos datos o formas de onda.

AUTOCALIBRACIÓN - Incluye un sistema de autocalibración interna que permite obtener la mayor precisión del equipo.

CONEXIÓN A PC - Permite conectarse fácilmente a la PC a través del puerto USB posibilitando transferir una medición o visualizar en modo online el osciloscopio.

BATERIA - Su batería de Li-ion permite trabajar hasta 6 horas sin conexión, permitiendo hacer medidas de campo con facilidad.

MULTIMETRO - El multímetro de verdadero valor eficaz (RMS) dispone de los modos de medida de Tensión, Corriente, Resistencia, Capacidad, Diodo y Continuidad.

Interfaz con PC: USB
Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II
Tamaño de la pantalla: 3.8 pulgadas, COLOR TFT LCD
Resolución de la pantalla: 320 x 240 píxels
Tamaño del osciloscopio: 180mm x 115mm x 40mm
Peso del osciloscopio: 455 g.
Batería de Ion de lítio: 7,4 V 3500 mA, 6 Hs

ESPECIFICACIONES TECNICAS

Canales: 1 CH
Ancho de banda: 20MHz
Frecuencia de muestreo (tiempo real): 100 MS/s por canal.
Rango de la base de tiempo (s/div): 5ns/div - 100s/div
Tiempo de subida: ≤ 17,5 ns
Tamaño de la pantalla: 3.8 pulgadas, COLOR TFT LCD

Impedancia de entrada: 1MΩ±2%, en paralelo con 20pF±3pF

Longitud de registro: 6000 puntos por canal
Interpolación: (sin x)/x
Atenuación de la punta de prueba: x1, x10, x100, x1000.
Acoplamiento: CC, CA, TIERRA
Modos de sampleo: sampleo normal, detección de pico, promedio
Sensitividad Vertical: 5mV/div - 5V/div (at BNC input)
Resolución vertical (A/D): 8 bits.
Máxima tensión de entrada: 400V(DC+AC PK-PK, 1MΩ impedancia de entrada,atenuación de la punta de prueba 10:1)
Tipos de Trigger: Normal, Video
Modos de Trigger: Automático, Normal, Único
Nivel de Trigger: ±6 divisiones desde el centro de la pantalla.
Modos de adquisición: muestras, detección de pico, promedio.
Precisión de ganancia DC: ± 3%
Medidas automáticas: Vpp, Promedio, Vrms, Frecuencia, Periodo, Vavg, RMS, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B
Bancos de grabación: 4 bancos de grabación de formas de onda
Fuente de Trigger: CH1
Precisión de la frecuencia de muestreo: ±100ppm
Presición del intervalo de tiempo:
Modo único:( 1 intervalo + 100 ppm x lectura + 0,6 ns).
Modo promedio>16: ±(1 intervalo + 100 ppm x lectura + 0,4 ns)
Medidas por cursores: ΔΤ, ΔV
Rango de muestreo: 10S/s - 100MS/s
Interfase: USB
Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II
Características Técnicas del Multímetro
True RMS: Tensión, Amperios, Ohmios, Capacidad, Diodos y Continuidad
Lectura de escala completa: dígitos (max.4000-cuentas)
Impedancia de entrada: 10 MΩ
Máxima tensión de entrada: AC:400V, DC:400V
Máxima corriente de entrada: AC: 20A, DC: 20A

PERFORMANCE

2 INSTRUMENTOS EN 1, MULTÍMETRO Y OSCILOSCOPIO

La línea HDS de Owon combina las funciones de un osciloscopio digital y las de un multímetro.

Alto grado de precisión del multímetro

Las funciones del multímetro OWON de la  serie de osciloscopios HDS poseen funciones para medición de tensión, corriente, resistencia, capacidad, diodo, on-off, etc, con una excelente y garantizada resolución y precisión. Además, los usuarios pueden elegir la función de medición tanto automática como manual según así lo requieran.



Trigger de Video

La serie owon HDS-N es equipada con un video estándar NTSC,PAL y SECSAM para mejorar la eficiencia de trabajo.

Observación de una señal instantánea

El modo de Trigger único permite la visualización de un pulso en la señal, quedando esta misma capturada en la pantalla.

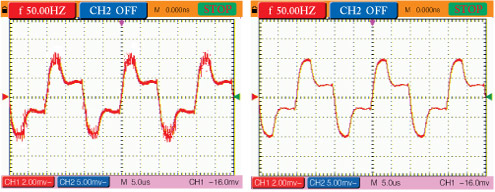

Modo Adquisición por Promedio

Esta función reduce el ruido en la señal haciendo más fácil su análisis de acuerdo a como lo muestran los siguientes gráficos:

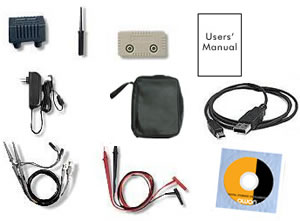

ACCESORIOS

Osciloscopio digital portátil OWON HDS1021M
Dos puntas de prueba 1:1 / 10:1
Cable USB para conexión a la PC
CD con el software respectivo
Cargador de bateria
Bolso de transporte
Dos puntas de tester
Manual de usuario
