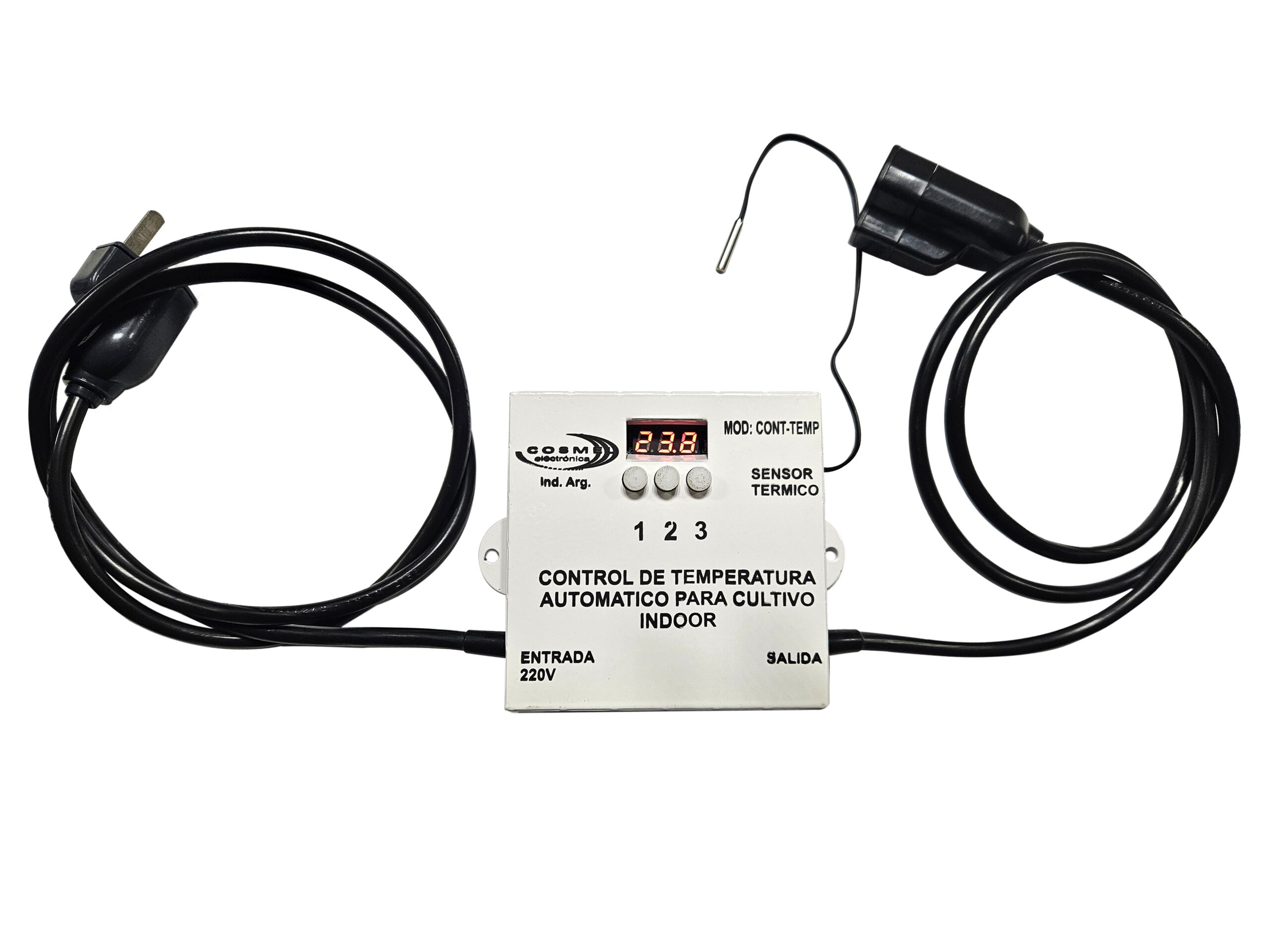

Controlador Automático de Temperatura para Carpas De Cultivo Indoor

Producto:

– Controlador Automático de Temperatura para Carpas De Cultivo Indoor

Descripción:

-El sistema se ocupa de mantener constante la temperatura dentro del indoor, censa la temperatura, y cuando esta supera los 29 grados entrega una salida de220V para accionar extractores e intractores de aire, así al renovar el aire en el interior, la temperatura baja, cuando la temperatura llega a 24 grados, corta la salida de 220 V, y los extractores se detienen automáticamente.
¡¡¡PONES EL REGULADOR Y TE OLVIDAS DE CONTROLAR CONSTANTEMENTE!!!

Características principales:

• Alimentan: 220V.
• Dimensiones: 18 X 13 X 10 cm.
• Potencia Máxima: 600W
• En caso de que se necesite manejar una potencia mayor, se deberá intercalar entre la salida del equipo y la carga, un contactor con bobina de 220V, el cual será manejado con el controlador, y con el contacto del contactor se podrá manejar la carga.



DESCRIPCIÓN DEL FUNCIONAMIENTO



Este equipo trabaja de una de las dos posibilidades siguientes: Si se está en una zona de temperatura muy baja y es necesario elevarla, el equipo activará una estufa o similar, entregándole una tensión de 220 V, y lo hará hasta que la temperatura censada llegue al punto máximo necesario, ahí le quitará la alimentación, entonces la temperatura comenzará a descender, cuando la temperatura llegue al valor mínimo aceptable le dará nuevamente alimentación, y así sucesivamente.

La otra posibilidad de funcionamiento, es si se está en una zona de temperaturas elevadas, y sea necesario controlar ese valor máximo, con lo cual el equipo trabajará de la siguiente: Cuando la temperatura censada llega al nivel máximo aceptable activará la salida de 220V con la cual se podrá energizar extractores de aire o elementos similares, entonces la temperatura empezará a descender, cuando la temperatura llegue al nivel mínimo le quitará a los extractores de aire la alimentación de 220V, por consiguiente la temperatura comenzará a subir, al llegar al valor máximo, activará los extractores, y el ciclo se repetirá.





 VISUALIZACIÓN DEL PARÁMETRO DE FUNCIONAMIENTO ACTUAL



En forma normal, la indicación del display es la temperatura que hay en ese momento.

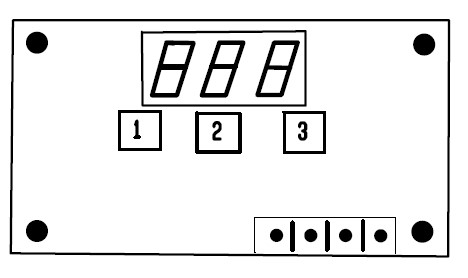

Si hago un pulso breve sobre el pulsador 1, el display comenzará a titilar e indicará la temperatura seteada, y con los pulsadores 2 y 3 subimos y bajamos respectivamente esa temperatura seteada. Si volvemos a realizar un pulso breve sobre el pulsador 1, volverá a la indicación de temperatura que está censando, pero con la temperatura de seteo en el valor que se haya cargado.



SETEO DE MODO DE TRABAJO



Si presionamos el pulsador 1 por más de 3 segundos, en el display aparecerá P0, si a continuación ejecutamos un pulso breve sobre el pulsador P1 aparecerá en el display la letra C o la letra H, esto indica que, si está en C, trabajará en modo para enfriar, si está en modo H, quiere decir que va a trabajar en modo para calentar. Con el pulsador 2 paso de C a H. Luego si hacemos un pulso breve sobre el pulsador 1, volverá a indicar P0, si ahora esperamos 10 segundos, saldrá del modo programación y volverá a indicar la temperatura.



SETEO CICLO DE HISTÉRESIS.



Presionando el pulsador 1 por más de tres segundos, como dijimos en el párrafo anterior, entramos en el modo seteo y en el display aparece P0, si presiono el pulsador 2, pasará el display a indicar P1, en este estado, volvemos a hacer un pulso breve sobre el pulsador 1, y el display indicará un número, este número que indica, lo podemos ir aumentando o disminuyendo con los pulsadores 2 y 3.

Este valor que indica es lo que se llama HISTÉRESIS, es la diferencia en grados que va a haber entre la temperatura de encendido y la de apagado.

O sea, por ejemplo, que, si estamos en modo C, o sea para refrigerar, si ponemos la HISTÉRESIS en 5, y la temperatura seteada es 24, quiere decir que cuando la temperatura medida llegue a 29, o sea 5 grados más que la temperatura seteada, comenzarán a funcionar los extractores, y estos se detendrán cuando la temperatura medida, baje a 24.

Por el contrario, si estuviéramos en modo H, o sea calefaccionando, si la temperatura seteada es 24, y la HISTÉRESIS en 5, significa que cuando la temperatura baje 5 grados debajo de 24, o sea cuando llegue a 19, activará la salida de 220V, para que comience a trabajar la estufa, la cual se detendrá cuando la temperatura medida, llegue a 24.

Una vez fijado el valor de HISTÉRESIS, con un pulso breve sobre el pulsador 1, la indicación del display volverá a ser P1, transcurrido 10 segundos el display pasará a indicar la temperatura de medición, y el equipo ya estará preparado para el uso de acuerdo con sus necesidades.

Como valores de fábrica, el equipo se entrega en modalidad C, o sea para refrigerar, con un punto de partida de 24 grados y una HISTÉRESIS DE 5. O sea que se activarán los extractores cuando la temperatura llegue a 29 grados, y se detendrán cuando la temperatura baje a 24 grados.

Para tener acceso a los pulsadores en la plaqueta saque con cuidado los dos tornillos que están en el frente a ambos lados del display.





SETEO DE PARÁMETROS
