Controlador De Humedad Y Temperatura Para Cultivo Indoor



DESCRIPCIÓN DEL EQUIPO:
El equipo sirve para manejar un calefactor en caso de que la temperatura ambiente sea muy baja, o manejar extractores de aire en caso de que ésta sea excesiva.
También se lo puede configurar para manejar un humidificador en caso de que la humedad ambiente sea baja y se necesite elevar, o manejar un deshumidificador en caso de que ésta sea elevada y se necesite bajarla.
Después de setearlo, el equipo se encarga de mantener la temperatura y la humedad deseada en forma automática.

CARACTERÍSTICAS TÉCNICAS:

• Tensión de Alimentación: 220 VAC
• Potencia Máxima por Salida: 600 W
• En caso de que se necesite manejar una potencia mayor, se deberá intercalar entre la salida del equipo y la carga, un contactor con bobina de 220V, el cual será manejado con el controlador, y con el contacto del contactor se podrá manejar la carga.

DESCRIPCIÓN DEL FUNCIONAMIENTO:

El controlador funciona de alguna de las siguientes maneras según como se lo configure con los pulsadores 1 a 4.

El equipo sirve para manejar un calefactor en caso de que la temperatura ambiente sea muy baja, o manejar extractores de aire en caso de que se necesite estar bajando la temperatura interior por exceso de temperatura.

También se lo puede configurar para manejar un humidificador en caso de que la humedad ambiente sea baja y se necesite elevar, o manejar un deshumidificador en caso de que la humedad ambiente sea elevada y se necesite bajarla.

CONFIGURACION DEL EQUIPO:

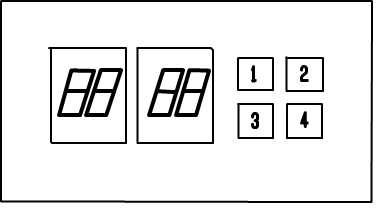

El equipo posee cuatro pulsadores: 1,2,3 y 4. Los pulsadores 1 y 2 se usan para la configuración de temperatura, y los pulsadores 3 y 4 para la configuración de humedad.



VISUALIZACIÓN DE PARÁMETROS Y FUNCIONAMIENTO:

En los displays se visualiza en modo normal (o sea sin apretar ningún pulsador) los valores medidos de humedad y temperatura.

Si damos un pulso muy corto al pulsador 1, indicará el punto de arranque de la salida de 220V para la parte temperatura.

Si damos un pulso muy corto al pulsador 2, indicará el display el punto de parada de la salida de 220 V para la parte temperatura.

Como ejemplo: Si al pulsar el pulsador 1 en el display aparece 29 y al pulsar el pulsador 2 aparece 24 (que es como sale el seteo de fábrica) significa que la salida de 220 V se activará cuando la temperatura llegue a 29 grados, entonces comenzarán a funcionar los extractores de aire, y que cuando cuando la temperatura descienda y llegue a 24 grados los extractores se detendrán automáticamente.

Si por el contrario con el pulsador 1 seteamos en 24 grados y con el pulsador 2 en 29 grados, la salida de 220 V se activará cuando la temperatura descienda de 24 grados, y se desactivará cuando llegue a 29 grados, este modo se utiliza cuando la temperatura ambiente es muy baja y necesitamos elevarla utilizando un calefactor.

Del mismo modo se trabaja con los pulsadores 3 y 4 para accionar sobre el manejo de humedad, para trabajar con un humidificador o un deshumidificador según sea el caso.



SETEO DE PARÁMETROS:

Así como dijimos que si hacemos un pulso cortito sobre el pulsador 1 el display indicará el valor seteado, si hacemos un pulso de tres segundos sobre el pulsador 1, el display comenzará a titilar, esto nos indica que entramos en el modo configuración. Ahora es el momento de cambiar el punto de arranque si así lo deseamos, esto lo logramos con los pulsadores 1 y 2, con el 1 subimos ese punto y con el 2 lo bajamos.  Cuando deje de titilar ya estará fijado el nuevo punto de arranque. Si ahora pulsamos por tres segundos el pulsador 2, nuevamente comenzará a titilar el display, y ahora nuevamente con los pulsadores 1 y 2 podremos modificar el punto de parada. Cuando el display deje de titilar, estará fijado el punto de parada.

Para configurar los puntos de arranque y parada, pero de humedad, procedemos de igual manera, pero ahora con los pulsadores 3 y 4.

De fábrica sale seteado de la siguiente manera:

Sección temperatura, esta seteado para trabajar en modo enfriamiento, cuando la temperatura llega a los 29 grados acciona la salida correspondiente como para activar los extractores de aire. Cuando la temperatura desciende a 24 grados, los detiene y queda a la espera de que cuando aumente y llegue nuevamente a 29 grados , los vuelva a encender automáticamente.

Sección humedad, está seteado para trabajar en modo para aumentar la humedad, o sea controlando un HUMIDIFICADOR, cuando la humedad está por debajo del 39% , activa la salida correspondiente, como para encender un humidificador, cuando la humedad aumente y llegue al 70%, detendrá el humidificador, y cuando empiece a descender y llegue nuevamente al 39 %, lo encenderá nuevamente.

La potencia máxima a conectar en cada una de las salidas, es de 600 W, si se necesita conectarle una potencia mayor, se deberá intercalar un expansor de potencia entre la salida del controlador y la carga. Así se podrá aumentar la potencia de la carga a 3  KW.

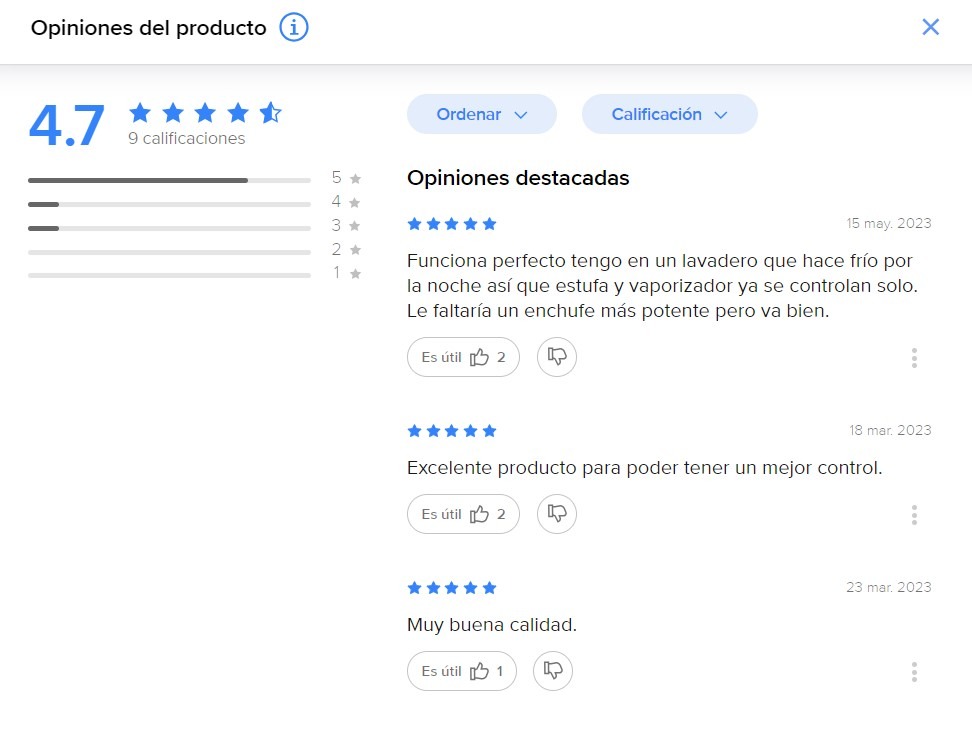

Qué opinan nuestros clientes
