DGE3032 Generador De Funciones Owon 30 Mhz 2 Ch Modulación

– Salida de frecuencia de 35 MHz
– 125 MSa/s Tasa de muestreo, Resolución vertical 1microHz
– Resolución vertical de 14 bits, longitud de forma de onda arbitraria de 8K
– Salida de forma de onda completa: 5 formas de onda básicas y 150 formas de onda arbitrarias incorporadas
– Funciones de modulación completas: AM, FM, PM, FSK, Sweep y Burst
– Compatible con SCPI y LabVIEW

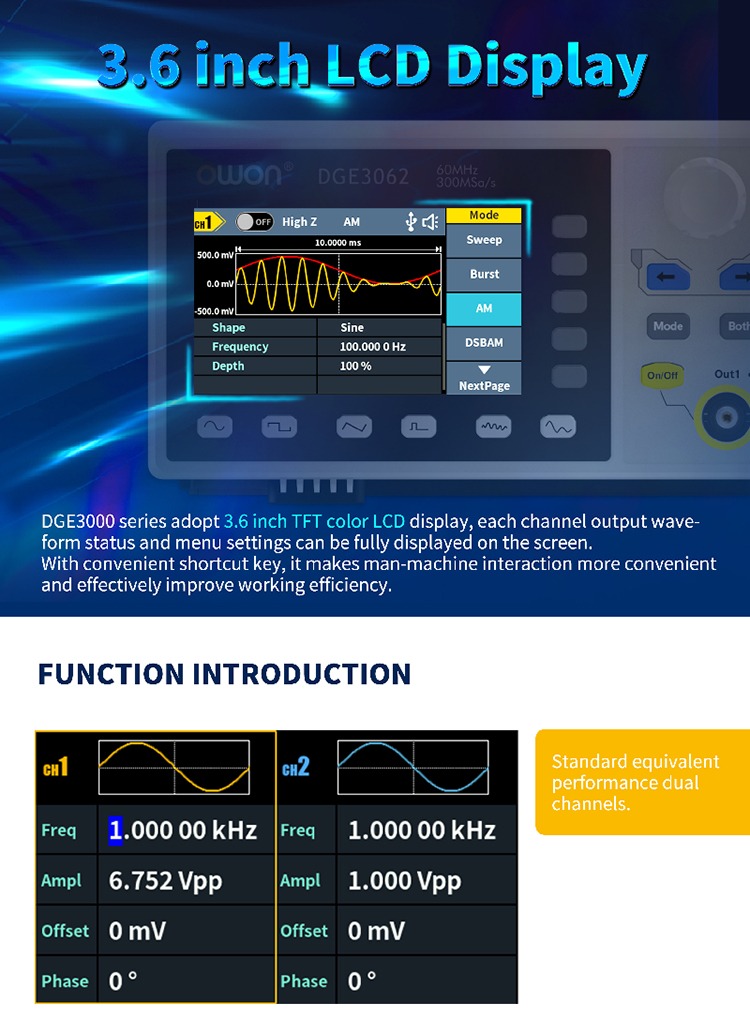

– LCD de 3,6 pulgadas (480 x 260 píxeles)

$532.500

CARACTERÍSTICAS PRINCIPALES

– Salida de frecuencia de 30 MHz
– 125 MSa/s Tasa de muestreo, Resolución vertical 1microHz
– Resolución vertical de 14 bits, longitud de forma de onda arbitraria de 8K
– Salida de forma de onda completa: 5 formas de onda básicas y 150 formas de onda arbitrarias incorporadas
– Funciones de modulación completas: Funciones de modulación completas: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, sweep y Burst
– Compatible con SCPI y LabVIEW
– LCD de 3,6 pulgadas (480 x 272 píxeles)

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE





ESPECIFICACIONES TÉCNICAS:

– Número de canales: 2
– Salida de frecuencia: 30 MHz
– Tasa de muestreo: 125MSa/s
– Resolución vertical: 14 bits
– Forma de onda:
Forma de onda estándar: sinusoidal, cuadrada, pulso, rampa, ruido

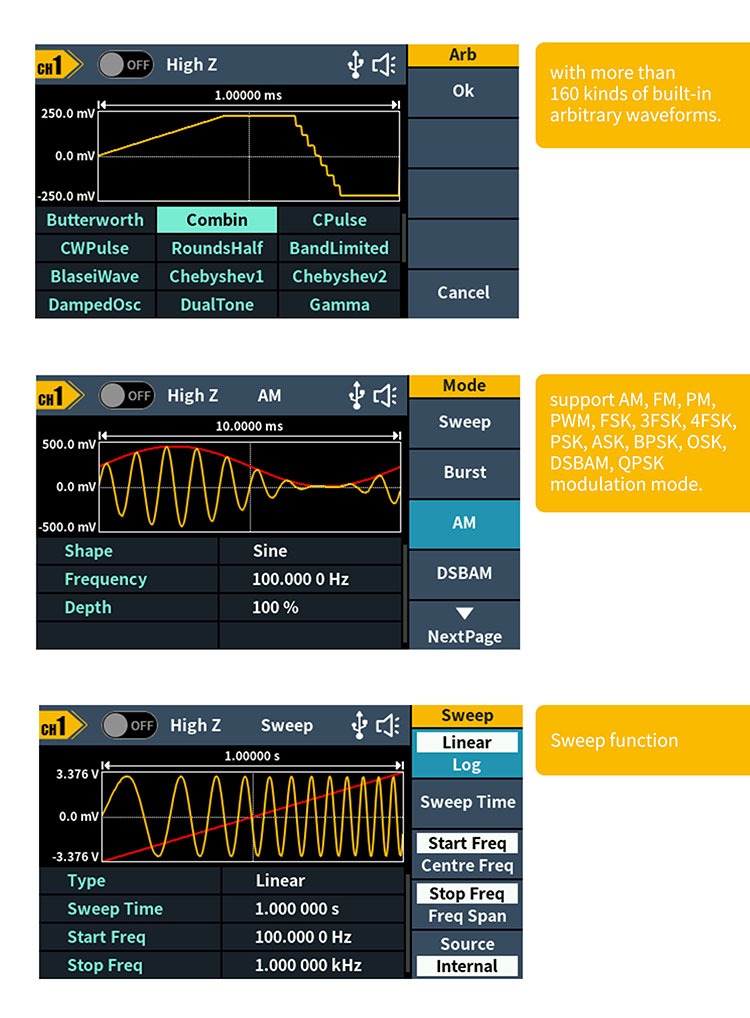

Arbitraria forma de onda: subida exponencial, caída exponencial, sen (x)/x, onda escalonada y otras, un total de 160 formas de onda integradas
– Resolución de frecuencia:
Seno: 1 microHz – 30 MHz
Cuadrado: 1 microHz – 15 MHz
Pulso: 1 microHz – 15 MHz
Rampa: 1 microHz – 1 MHz
Arbitrary Waveform: 1microHz – 10MHz
Waveform Length: 2 points – 100K points

Amplitud (50 ohm de carga): 1 mVpp – 5 Vpp (menor= 30 MHz)
Rango de compensación de CC
(AD+DC): +- (10 Vpk – Amplitud Vpp/2) alta resistencia +- (5 Vpk – Amplitud Vpp/2) 50ohm
– Resolución de compensación de CC: 1 mV o 4 dígitos
– Impedancia de carga: 50 ohm (típica)

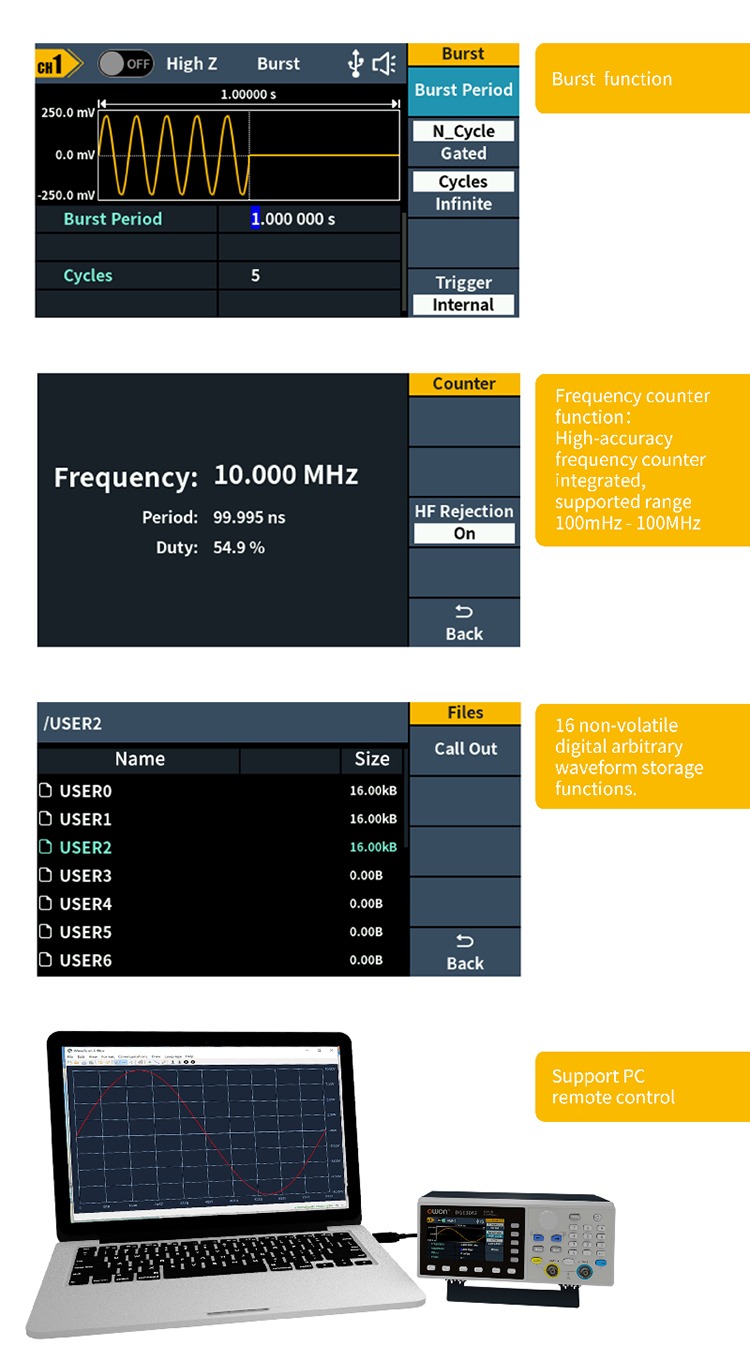

– Modulación: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, sweep y Burst

Frequency Counter Function: Frequency, period
Frequency Range: 100mHz – 200MHz
Frequency Resolution: 6 digits

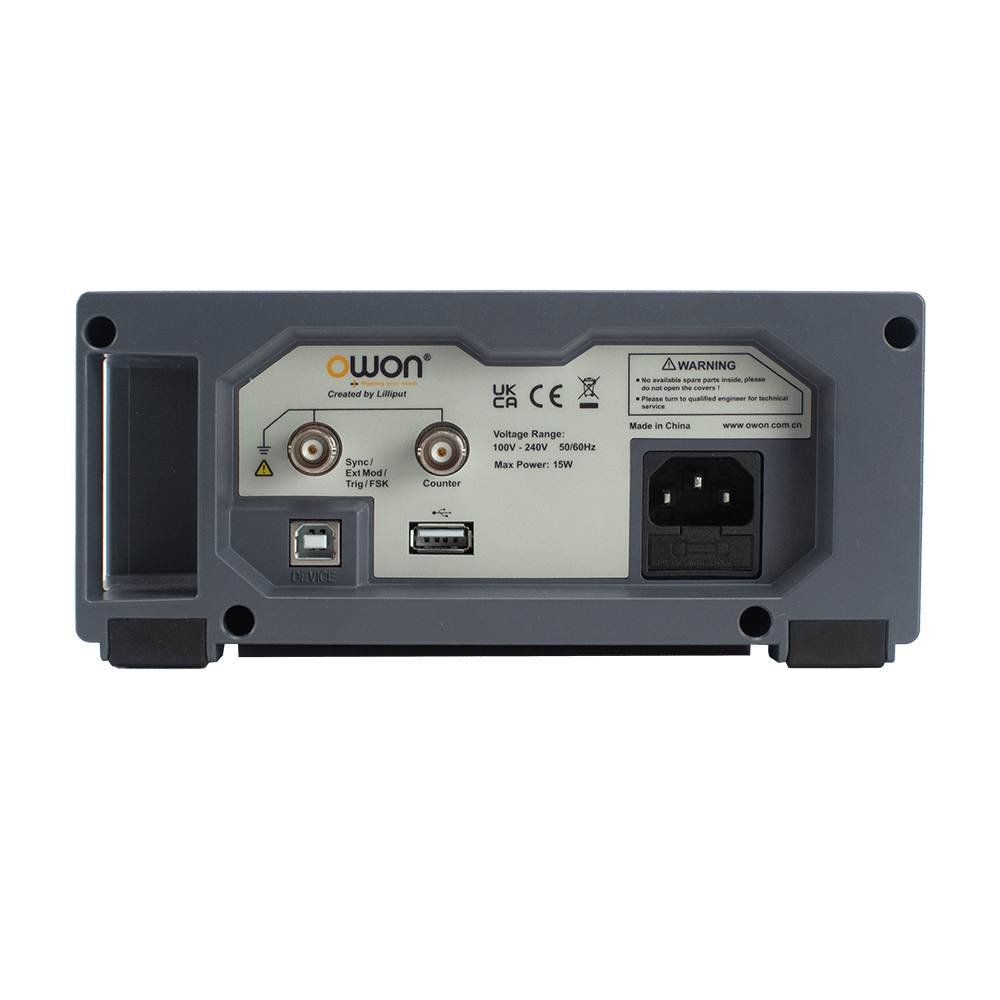

Input mode: external modulation input, external trigger input, external reference clock input / output

– Pantalla: LCD de 3,6 pulgadas, 480 x 260 píxeles
– Interfaz de comunicación: Host USB

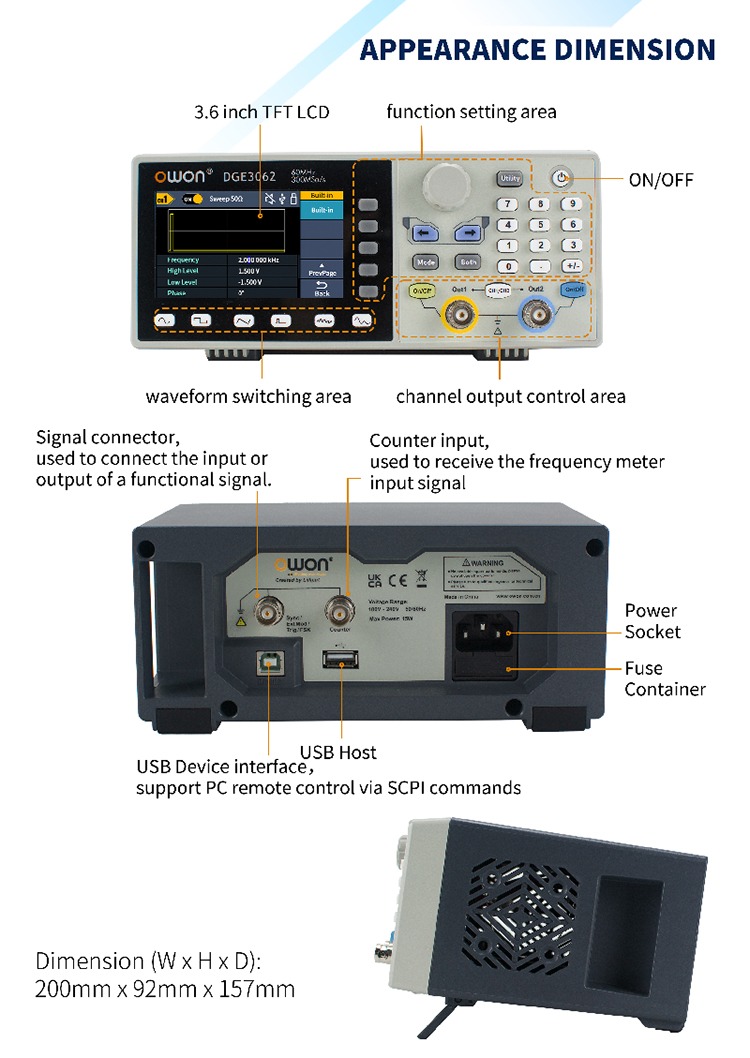

– DIMENSION 200 x 92 x 157 (mm)
– PESO: 0.80 kg

INCLUYE

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– Cable de conexión de canal de salida
