Control DIM: Dispositivo para dimerizar iluminación a LED

DESCARGAR MANUAL  DE INSTALACIÓN

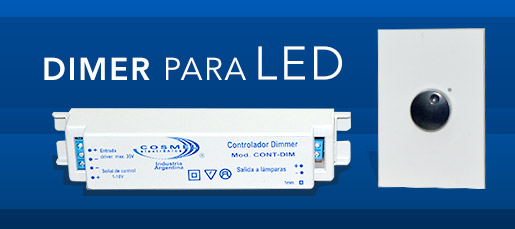

Convierte un sistema conformado por un driver y un Led en un conjunto dimerizable, controlado por una tensión de 1 a 10 V compatible con la utilizada en balasto electrónicos dimerizables. Es un dispositivo conformado por dos unidades:

• Control DIM: Controlador para ser interconectado entre el driver led y la lámpara led para convertir a la luminaria en un sistema dimerizable con señal de control de 1-10V. Se dispone de tres modelos, 1 para luminarias hasta 20V de tensión de leds,2 para 20 a 40V, 3 para 40 a 60v
• DIM: Dimmer para control de balastos dimerizables, driver de leds dimerizables, complemento de CONTROL-DIM para dimerizar luminarias a leds cuando el driver no es dimerizable

Características técnicas:

• Potencia máxima de LEDS 100W
• Tensión máxima de LEDS 60V
• Entrada de control 1-10V
• Dimensiones CONTROL-DIM: Largo 15cm, ancho 3cm, alto 3cm
• Dimensiones DIMMER: Apto para montaje en caja 10 cm * 5 cm
• El DIMMER posee llave para conexión de 220V hasta 1A. Si se desea puede no utilizarse y realizar el encendido con otra llave desde cualquier otro lugar.
• Posee calibración de mínima iluminación desde el frente.
• El sistema CONTROL-DIM, es apto para ser interconectado con el sistema de emergencia para leds SA-NP/LED o SAP.
