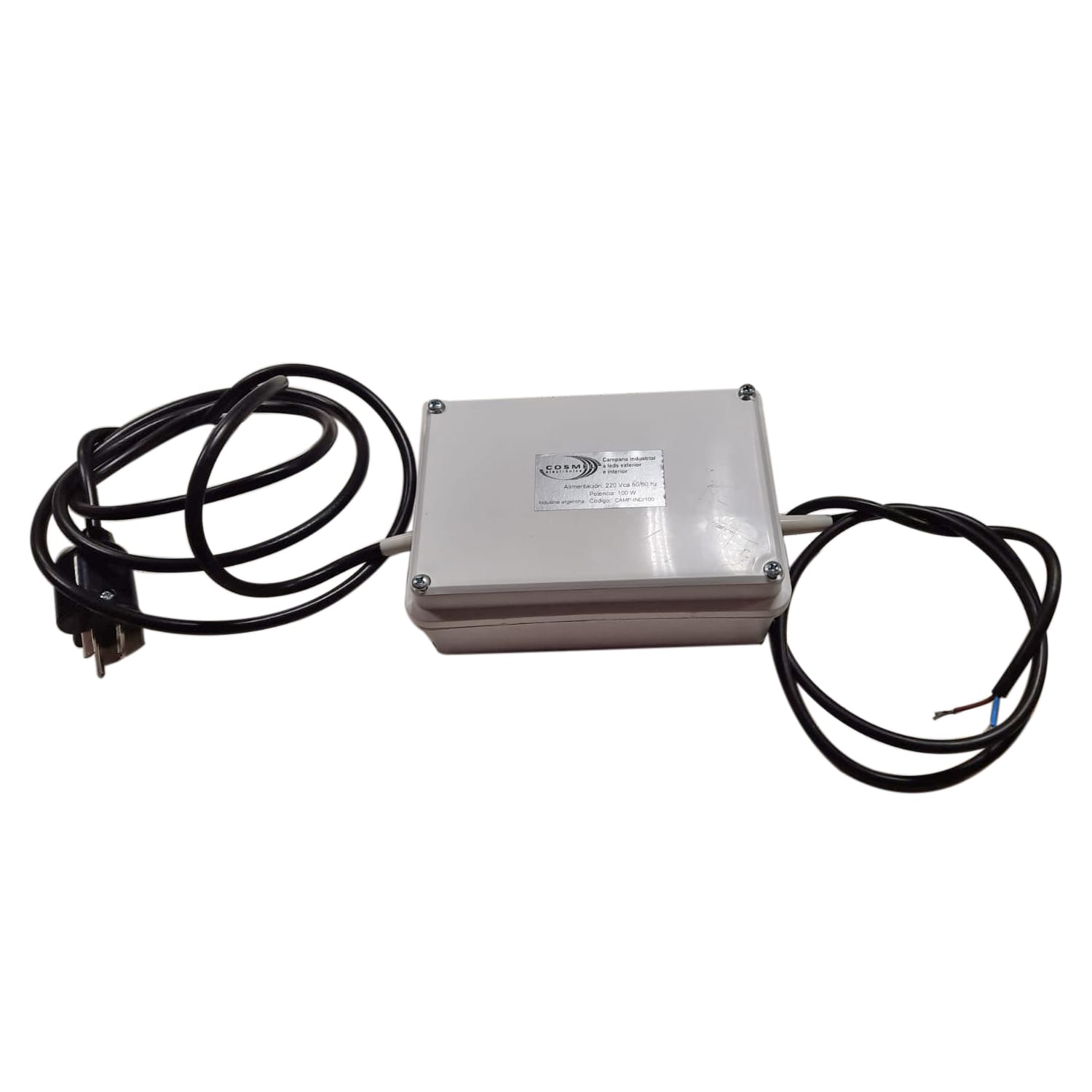

Driver para LEDs de 100 W

Los Drivers son dispositivos de última tecnología capaces de generar una corriente continua constante para la alimentación de luminarias a LED partiendo de una tensión alterna que puede variar entre 110 y 250 V de tensión alterna de línea.

Al igual que las fuentes switching , son elementos que operan en alta frecuencia, generalmente en el orden de los 50 KHz, o sea muy lejos de la frecuencia audible por el ser humano, que en el mejor de los casos está en el orden de los 20 KHz. Así como las fuentes switching entregan una tensión que dentro de los límites de carga máxima para la que fue diseñada, es constante; los drivers generan una corriente constante para alimentar un grupo de LEDS, este valor de corriente es independiente de los valores de tensión alterna de entrada, y de la cantidad de LEDs que haya en la cadena, esto siempre dentro de los límites de tensión máxima para lo que fue diseñado el driver.

Es decir: el driver lo que hace, es variar la tensión de salida, para obtener siempre el mismo valor de corriente. El poder alimentar los LEDs con corriente constante lo que logra es que la vida útil de los LEDs, rinda al máximo ,ya que no va a haber variaciones impulsivas de corriente producidas por variaciones de la tensión de alimentación ,que pueden deteriorar un LED.

Especificaciones técnicas:

• Potencia de manejo es el producto de la Tensión por la Corriente. Ej: 1 Driver de 20W puede ser que entregue 1 A y que haya entre bornes una tensión de 20V, o que entregue 2 A y entonces habrá una tensión en bornes de 10V. Cada lámpara a LED tiene un valor de corriente específico, que debe ser indicado por el cliente.
• Eficiencia típica: 95%
• Corriente de pérdida típica: 3 mA
• Posee protección por cortocircuito
• Posee protección por sobrecarga

Especificaciones de Entrada:

• Rango de tensión de entrada: 100 – 250 VAC
• Frecuencia de entrada: 45 – 65 Hz
• Regulación de línea: ±0,5%

Especificaciones Ambientales:

• Rango de temperatura de operación: – 10 (grados centígrados) a 50 (grados centígrados)

Modelos:

• Los rangos de potencias standard son: 12W, 20W, 40W,60W y 100W
  La potencia que puede manejar el driver, es el producto de la tensión de salida por la corriente de salida, con lo cual, dentro de cada modelo se abre un abanico de posibilidades de acuerdo a las características de las placas de LEDs.Por ejemplo: En una placa de LEDs que trabajen a 700 mA, si conectamos tres LEDs en serie cuya tensión es de 3V cada uno, estaremos manejando una potencia de 6,3W. Con lo cual podremos utilizar un driver que maneje hasta 12W, pero que entregue una corriente de 700mA y un poco más de 9V. Pero si en cambio tuviésemos que manejar un grupo de LEDs que trabajen a 150mA, y tenemos veinte LEDs colocados en serie en esa placa, estamos hablando de un driver que entregue 150mA, pero que pueda entregar un poco más de 60V, que es la tensión que necesitan veinte LEDs en serie para poder operar. En este caso, las especificaciones del driver serán :60V-150mA. Con lo cual estamos hablando de un driver de hasta 12W, que va manejar 9W,pero preparado para manejar otros valores de tensión y corriente diferentes que en el primer ejemplo.

Dimensiones de las cajas:
