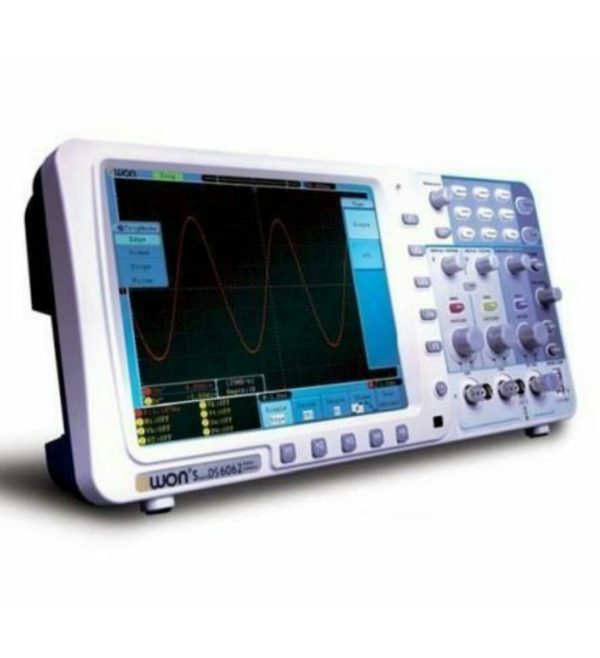

SDS7102 – Osciloscopio Digital Portable Owon 100 MHz 2 CH Con Batería de Lítio incorporada

CARACTERÍSTICAS PRINCIPALES:

– Ancho de banda: 100 MHz.
– Velocidad de muestreo: 1 G muestras/seg.
– Canales 2+1(externo)
– Display a color LCD 8 pulgadas. (800 x 600 pix).
– 10M de longitud de grabación para cada canal
– Control remoto vía LAN
– Compatible con SCPI y LabVIEW
– Batería de lítio incluida
– Máximo voltaje de entrada: 400 V pico-pico.
– Conexión USB para transmisión de datos al PC.
– Almacenamiento en memorias USB.
– Auto-escala.
– 20 medidas automáticas.
– Soporta operaciones entre de señales.
– FFT (Transformada rápida de Fourier).

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

– 10M de longitud de grabación para cada canal

– Función Autoescala

– Función grabación reproducción

– Batería de lítio incluida

ESPECIFICACIONES TÉCNICAS

– Modelo: SDS7102
– Bandwidth: 100MHz
– Sample Rate: 1GS/s
– Horizontal Scale: (s/div) 2ns/div – 100s/div, step by 1 – 2 – 5
– Rise Time: (at input, typical) =11ns
– Channel: 2 + 1 (external)
– Display: 8″ color LCD, 800 x 600 pixels
– Input Impedance: 1MO ± 2%, in parallel with 10pF ± 5pF
– Channel Isolation: 50Hz : 100 : 1, 10MHz : 40 : 1
– Max Input Voltage: 400V (DC + AC peak)
– DC Gain Accuracy: ±3%
– Record Length: 10M
– DC Accuracy (average) average=16:±(3% reading + 0.05 div) for DeltaV
– Probe Attenuation Factor: 1X, 10X, 100X, 1000X
– LF Respond: (AC, -3dB) =10Hz (at input, AC coupling, -3dB)
– Sample Rate / Relay Time – Accuracy: ±100ppm
– Interpolation: sin(x)/x
– Interval (DeltaT) Accuracy (full bandwidth):
Single : ±(1 interval time + 100ppm × reading + 0.6ns),
Average>16 : ±(1 interval time + 100ppm × reading + 0.4ns)
– Input Coupling: DC, AC , and GND
– Vertical Resolution: (A/D) 8 bits (2 channels simultaneously)
– Vertical Sensitivity: 5mV/div – 10V/div (at input)
– Trigger Type: Edge, Pulse, Video, Slope, and Alternate
– Trigger Mode: Auto, Normal, and Single
– Trigger Level: ±6 divisions from screen center
– Line / Field Frequency (video): NTSC, PAL, and SECAM standard
– Cursor Measurement: DeltaV, and DeltaT between cursors
– Automatic Measurement: Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, Delay A-B , Delay A-B , +Width, -Width,
+Duty, -Duty, Delay A-B , +Width, -Width, +Duty, -Duty
– Waveform Math: +, -, *, /, invert, FFT
– Waveform Storage: 15 waveforms
– Lissajous Figure: Bandwidth: full bandwidth ; Phase Difference: ±3 degrees
– Communication Interface: USB host, USB device, Pass / Fail, LAN, and VGA (optional)
– Frequency Counter: available
– Power Supply: 100V – 240V AC, 50/60Hz, CAT II
– Power Consumption: <18W
– Fuse: 2A, T class, 250V
– Dimension: (W x H x D) 348 x 170 x 78 (mm)
– Device Weight: 1.50 kg

INCLUYE

– Cable de alimentación
– Pack de Baterías de Lítio
– Cable USB
– CD Rom con el software
– Manual de usuario en español
– 2 Puntas de prueba x1:x10
– Bolso opcional
