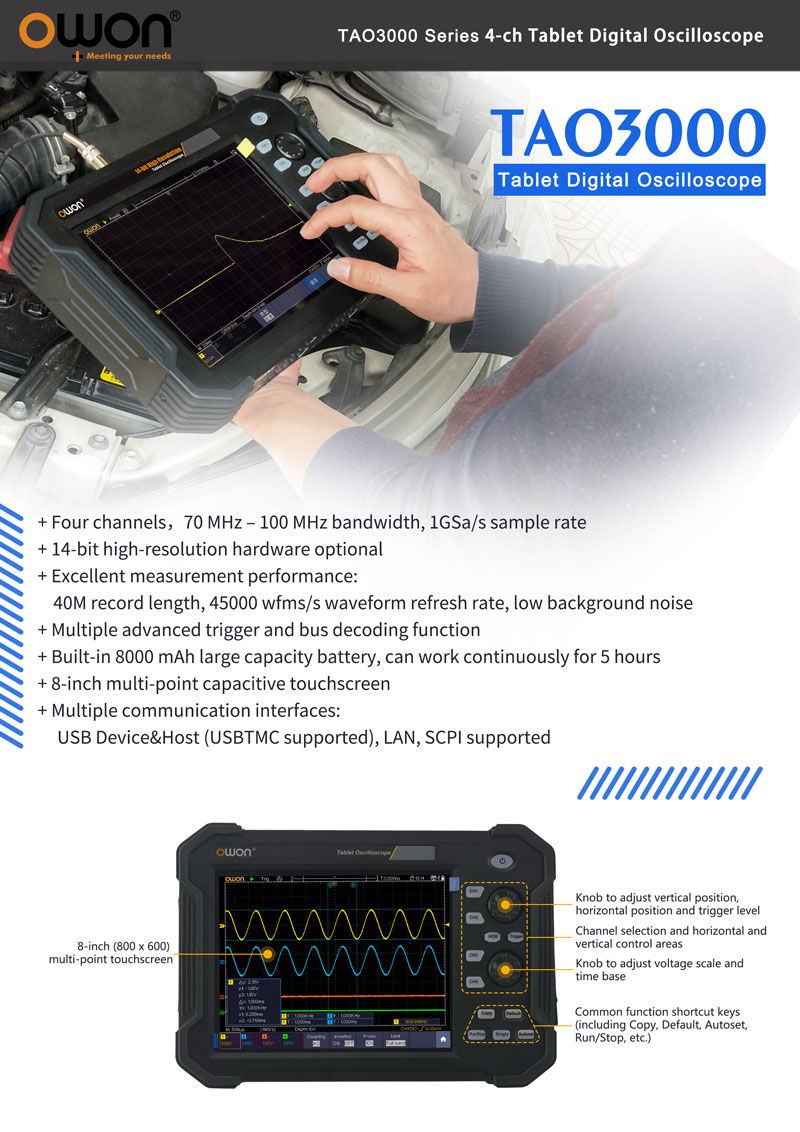

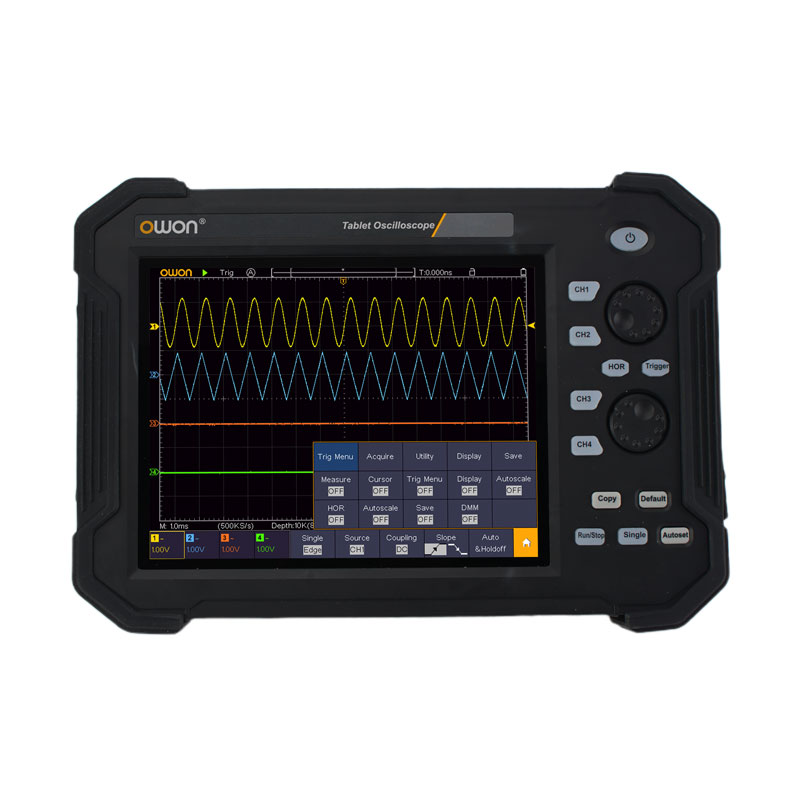

Osciloscopio Digital Tipo Tablet TAO3104 100 MHz 4 Canales 8 Bits

CARACTERÍSTICAS PRINCIPALES:

– 4 Canales, ancho de banda 100 MHz, frecuencia de muestreo de 1GS / s
– Osciloscopio + multímetro de 4 1/2 dígitos + registrador de datos
– Longitud máxima de registro de 40 M
– Frecuencia máxima de actualización de forma de onda de 45.000 wfms / s
– Batería incorporada de gran capacidad de 8000 mAh, 5 horas de duración

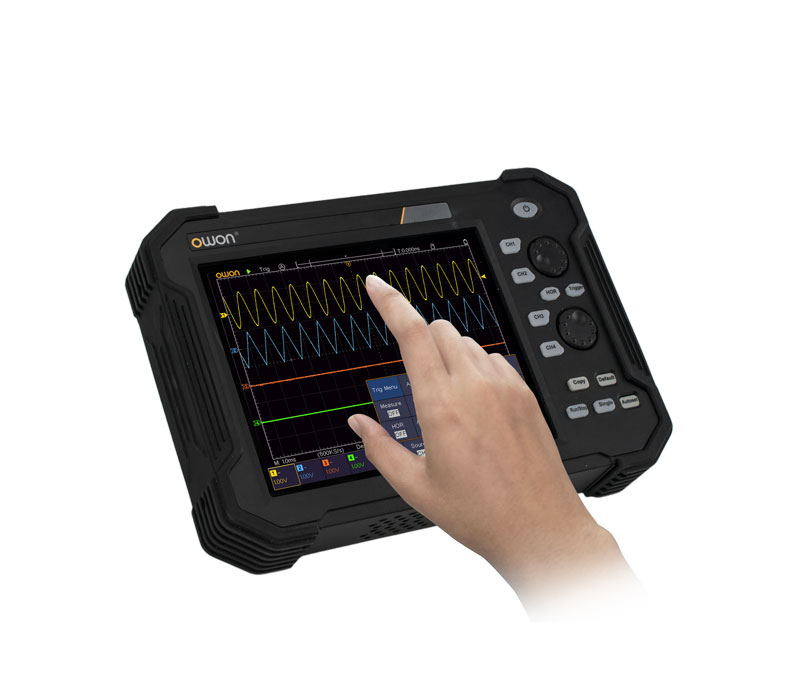

– Pantalla táctil capacitiva multipunto de 8 pulgadas
– Compatible con SCPI y LabVIEW

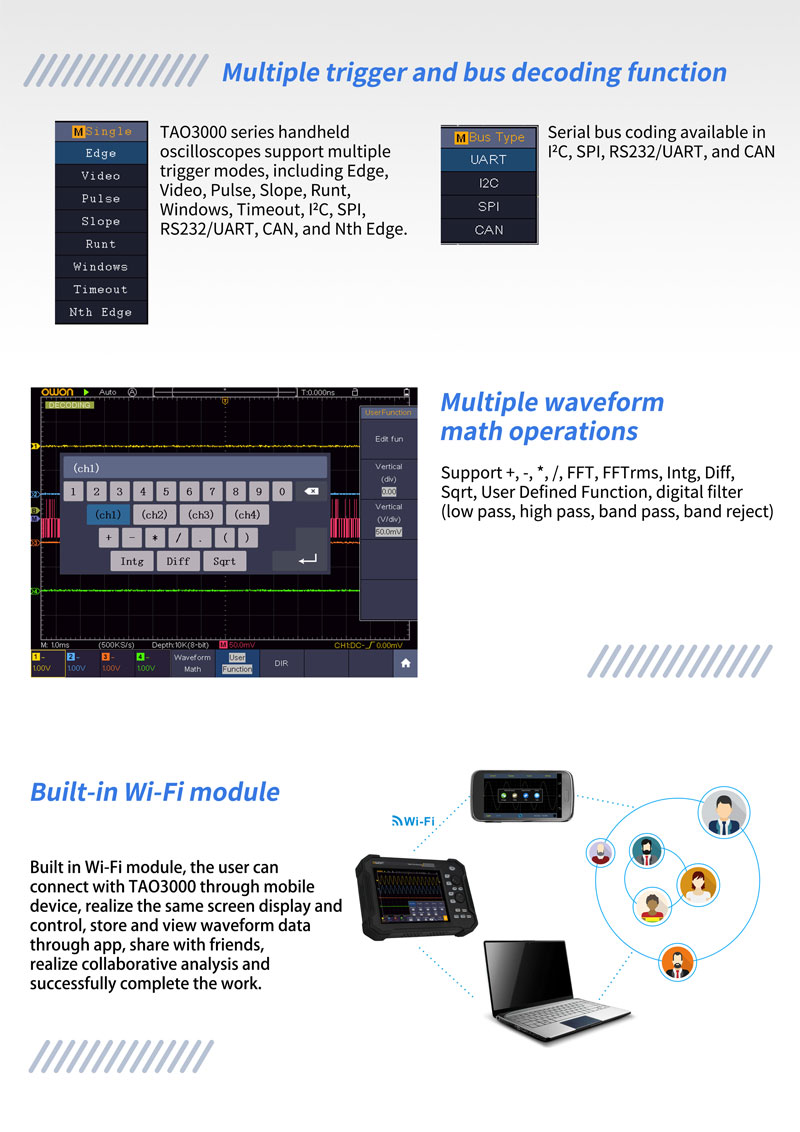

– Función de decodificación de bus y disparador múltiple

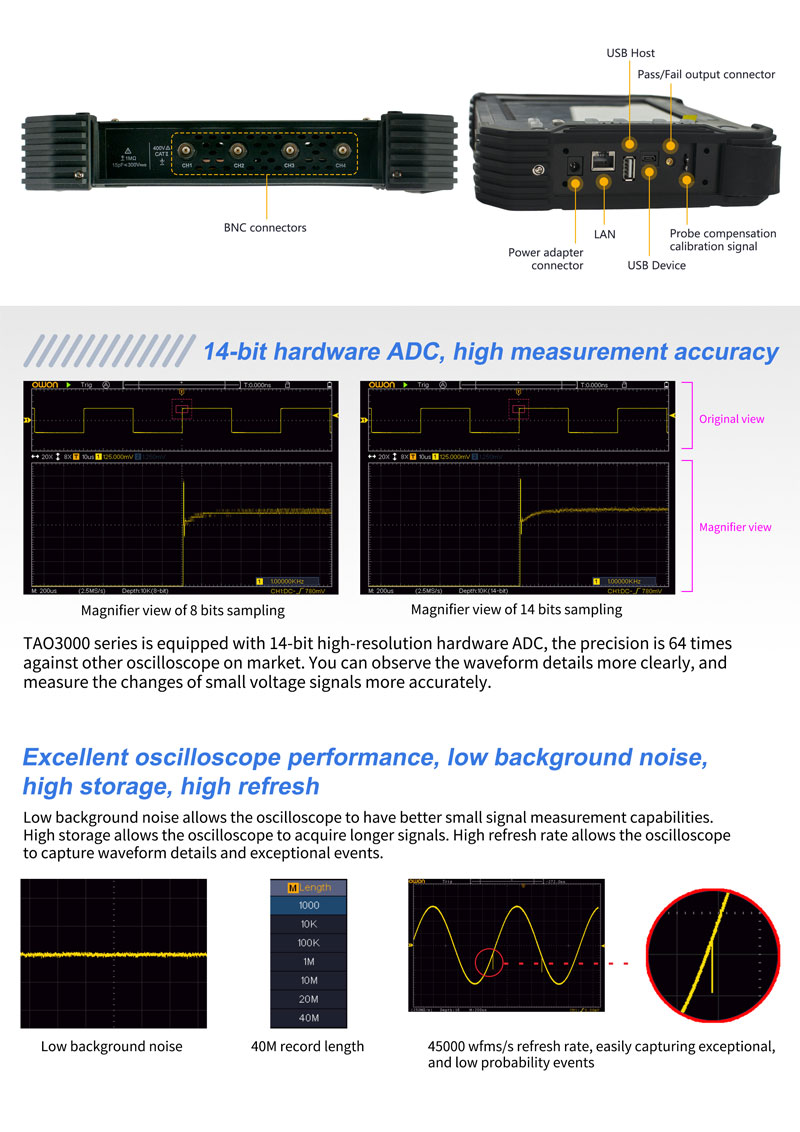

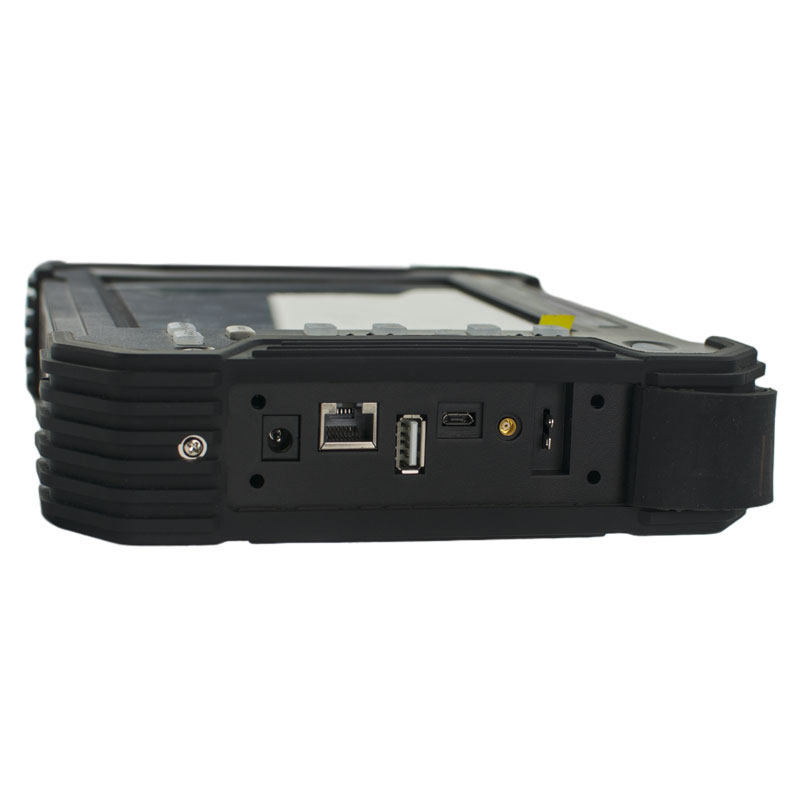

– Integración de múltiples interfaces: host USB, dispositivo USB, LAN.

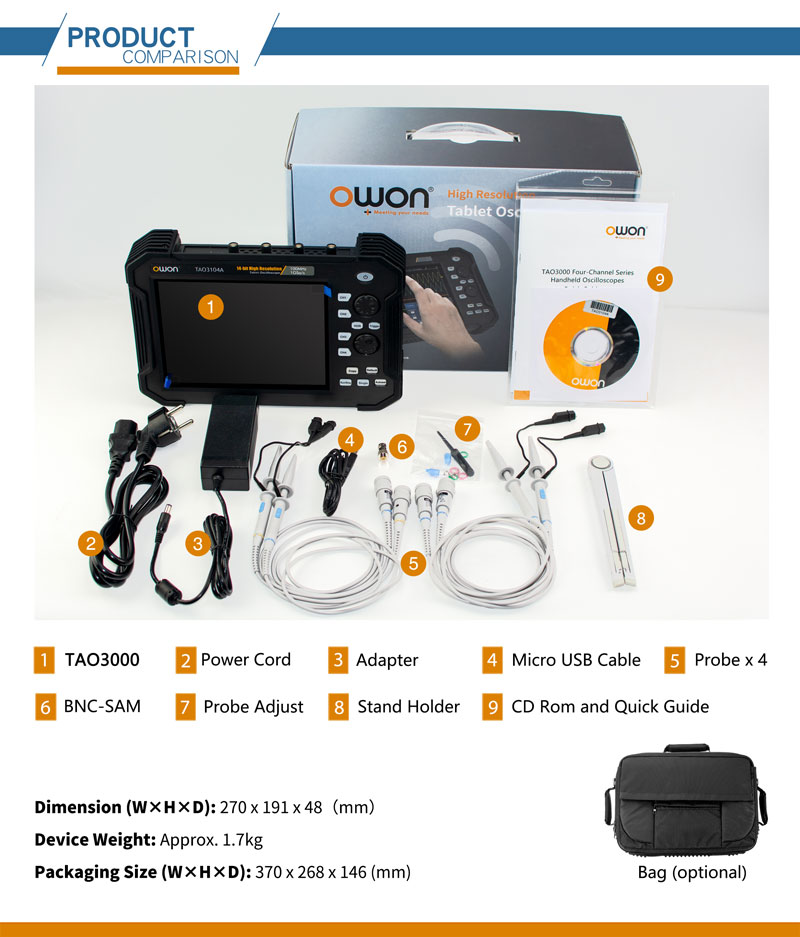

INCLUYE:

– Cable de alimentación y cargador
– Cable USB
– CD Rom con el software
– Manual de usuario
– 2 Puntas de prueba x1:x10
– Puntas del multímetro
– Bolso opcional NO INCLUIDO

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

ESPECIFICACIONES TÉCNICAS:

– Modelo: TAO3104
– Bandwidth: 100MHz
– Sample Rate: 1GS/s
– Vertical Resolution (A/D)): 8 bits
– Record length: 40M
– Waveform Refresh Rate: 45,000 wfms/s
– Horizontal Scale (s/div)): 1ns/div – 1000s/div, step by 1 – 2 – 5
– Channel: 2
– Display: 8″ color LCD, 800 x 600 pixels display，multi-touch screen
– Input Impedance: 1MΩ ± 2%, in parallel with 15pF ± 5pF
– Max Input Voltage: 1MΩ ≤ 300Vrms;
– DC Gain Accuracy: ±3%
– Probe Attenuation Factor: 0.001X – 1000X, step by 1 – 2 – 5
– Sample Rate / Relay Time Accuracy: ±2.5ppm
– Input Coupling: DC, AC, GND
– Vertical Sensitivity: 1mV/div – 10V/div (at input)
– Trigger Type: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional)
– Bus Decoding (optional): I2C, SPI, RS232, CAN
– Trigger Mode: Auto, Normal, and Single
– Automatic Measurement: Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
– Waveform Math:＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter
– Waveform Storage: 100 waveforms
– Communication Interface: USB host, USB device, USB port for PictBridge, LAN, and WIFI (OPCINAL NO INCLUIDO)
– Frequency Counter: available
– Battery: 7.4V, 8000mAh, 5 hours operation
– Dimension(WxHxD): 270x191x48（mm）
– Device Weight: 1.7kg
