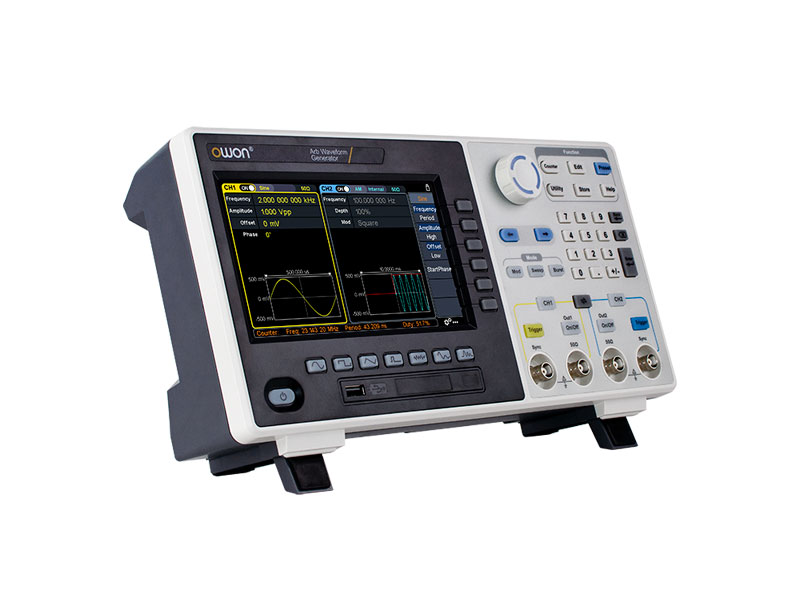

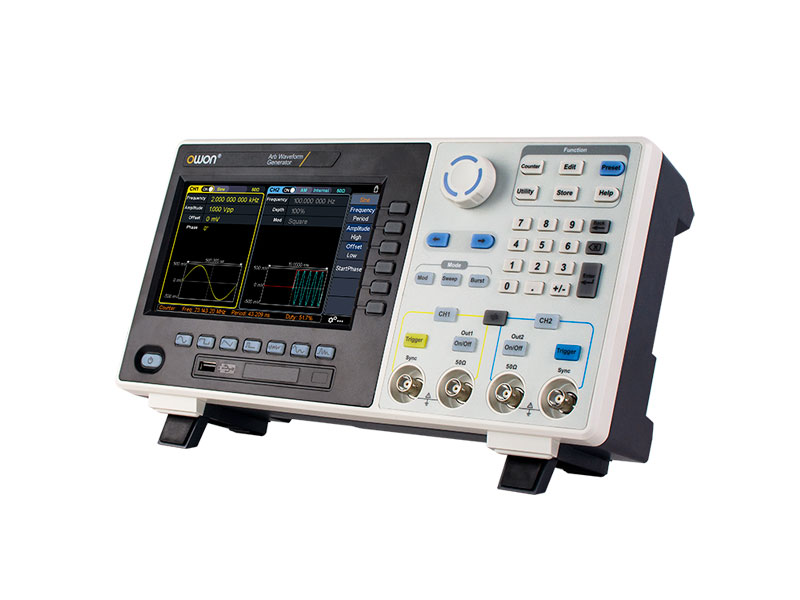

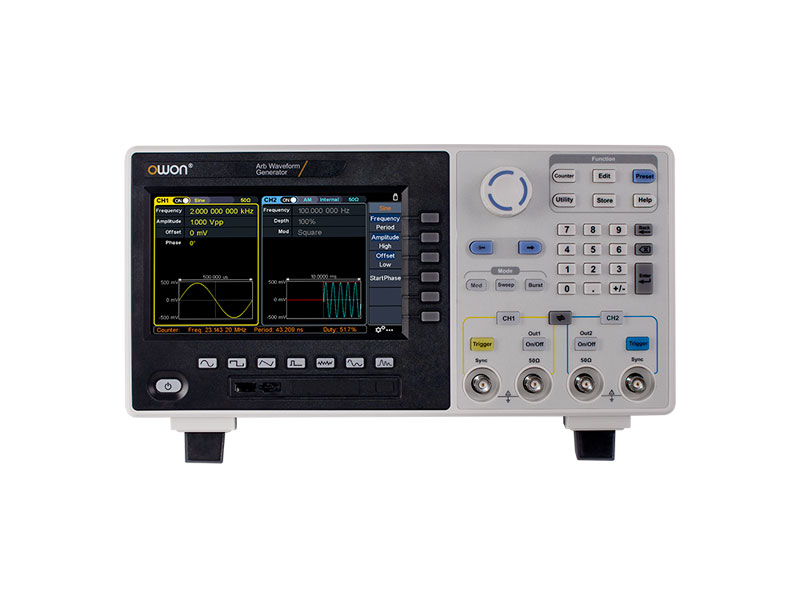

XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 2
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 3
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 4
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 5
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 6
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 7
XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación - Imagen 8

XDG2100 Generador De Funciones Owon 100 MHz 2 CH Modulación

+ Salida de frecuencia máxima de 100 MHz
+ 500MSa / s Frecuencia de muestreo, resolución vertical 1microHz
+ Resolución vertical de + 14 bits, longitud de onda de 10Marb
+ Salida de forma de onda completa: 6 formas de onda básicas, y 150 formas de onda arbitrarias incorporadas
+ Funciones de modulación completas: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep y Burst
+ Contador de frecuencia de alta precisión integrado, rango admitido.
+ SCPI y LabVIEW compatibles

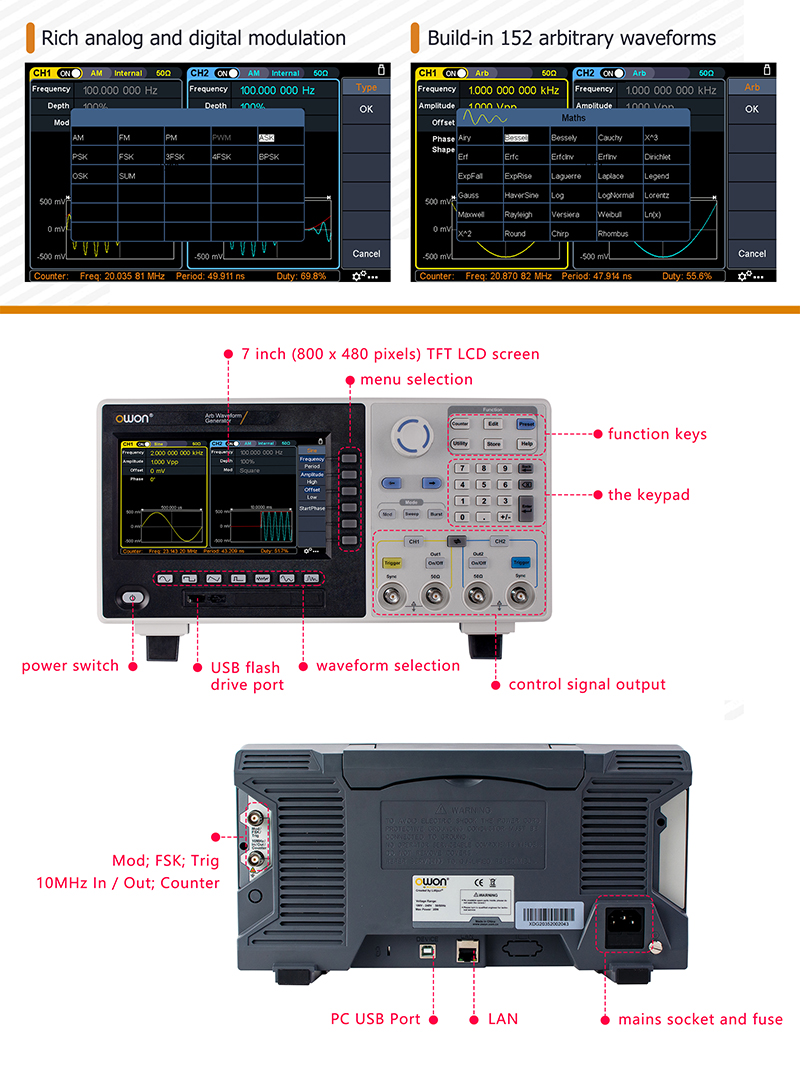

+ Pantalla multitáctil de 7 pulgadas (800 × 480 píxeles), soporte

$1.534.500

CARACTERÍSTICAS PRINCIPALES

+ Salida de frecuencia máxima de 100MHz
+ 500MSa / s Frecuencia de muestreo, resolución vertical 1microHz
+ Resolución vertical de + 14 bits, longitud de onda de 10Marb
+ Salida de forma de onda completa: 6 formas de onda básicas, y 150 formas de onda arbitrarias incorporadas
+ Funciones de modulación completas: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep y Burst
+ Contador de frecuencia de alta precisión integrado, rango admitido.
+ SCPI y LabVIEW compatibles
+ Pantalla multitáctil de 7 pulgadas (800 × 480 píxeles), soporte

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE



ESPECIFICACIONES TÉCNICAS:

– Model: XDG2100
– Channel: 2
– Frequency Output: 100 MHz
– Sample Rate: 500MSa/s
– Vertical Resolution: 14 bits
– Standard Waveform: sine, square, pulse, ramp, noise, and harmonic
– Arbitrary Waveform: exponential rise, exponential fall, sin(x)/x, step wave, and others, total 150 built-in waveforms, and user-defined arbitrary waveform
– Frequency resolution: 1microHz
Sine: 1microHz – 100MHz
Square: 1microHz – 30MHz
Pulse: 1microHz – 25MHz
Ramp: 1microHz – 3MHz
Noise -3dB, typical: 100MHz
Arbitrary Waveform: 1microHz – 15MHz
Harmonic: 1microHz – 50MHz
– Accuracy: +/- 2ppm, 25C +/- 5C
– Waveform Length: 2 points – 10M points
– Amplitude: into 50ohm load: 1mVpp – 10Vpp (menor= 25MHz) – 1mVpp – 5Vpp (menor=60MHz) – 1mVpp – 2.5Vpp (menor=100MHz)
– Modulation Type: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
– Frequency Counter Function: Frequency, period, +width, -width, +duty, and -duty
– Frequency Range: 100mHz – 200MHz
– Frequency Resolution: 7 digits
– Input mode: frequency counter, external modulation input, external trigger input, Internal clock output, external reference clock input / output

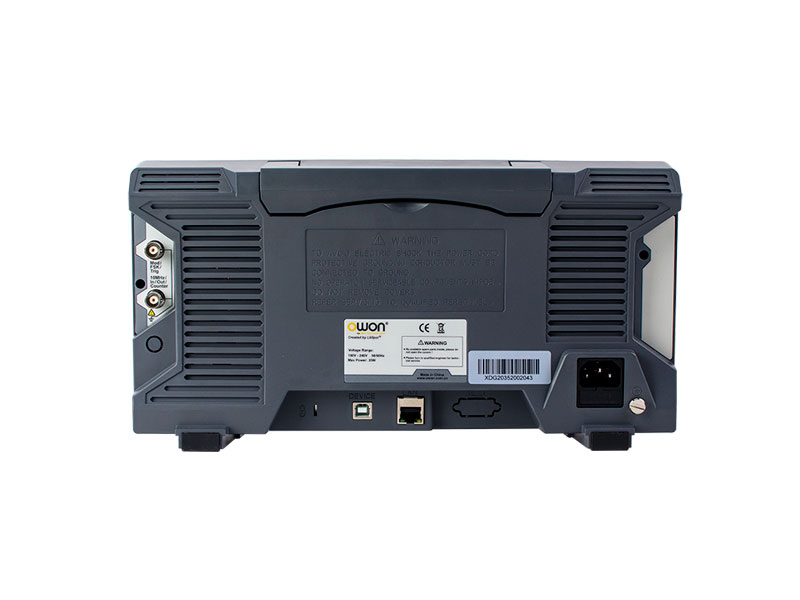

– Communication Interface: USB Host, USB Device, LAN
– Size: 340mm x 177mm x 90mm
– Weight: 2.3kg

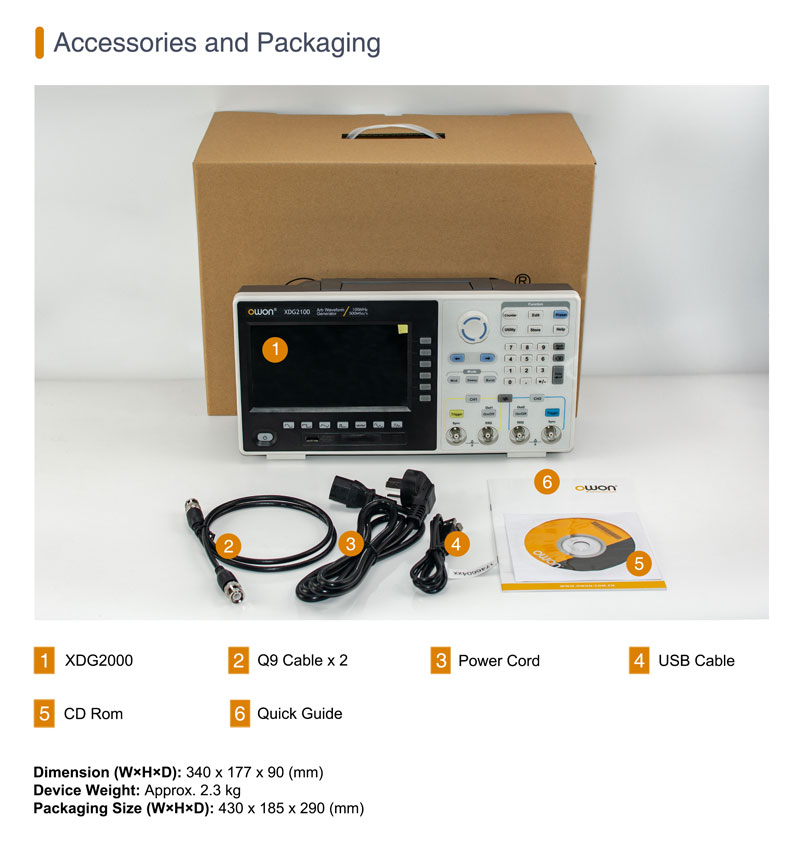

INCLUYE



– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– Cable de conexión de canal de salida
– Bolso opcional
