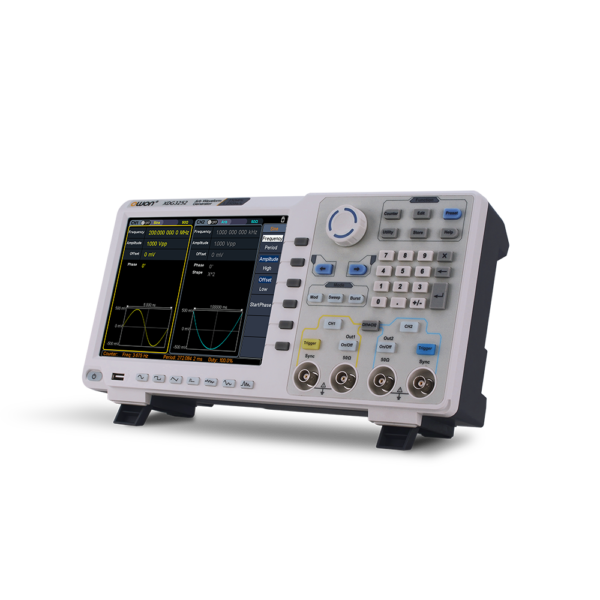

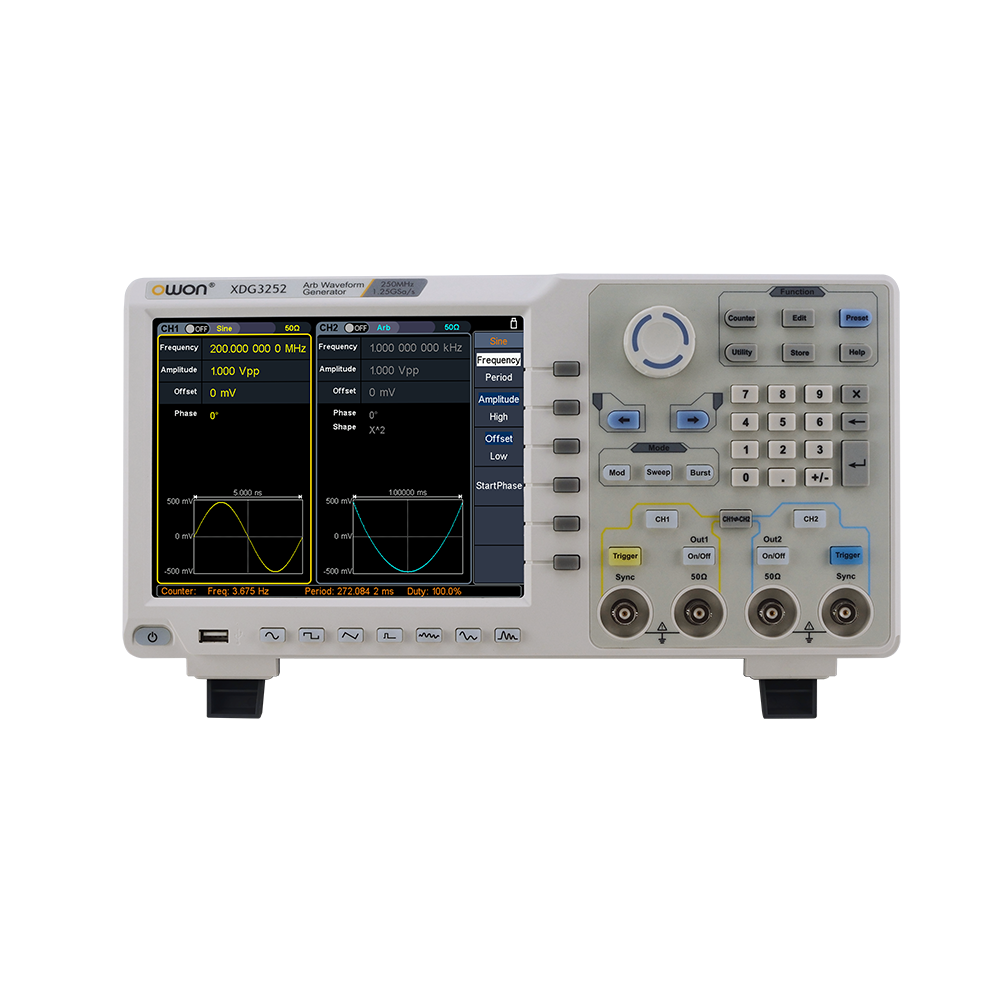

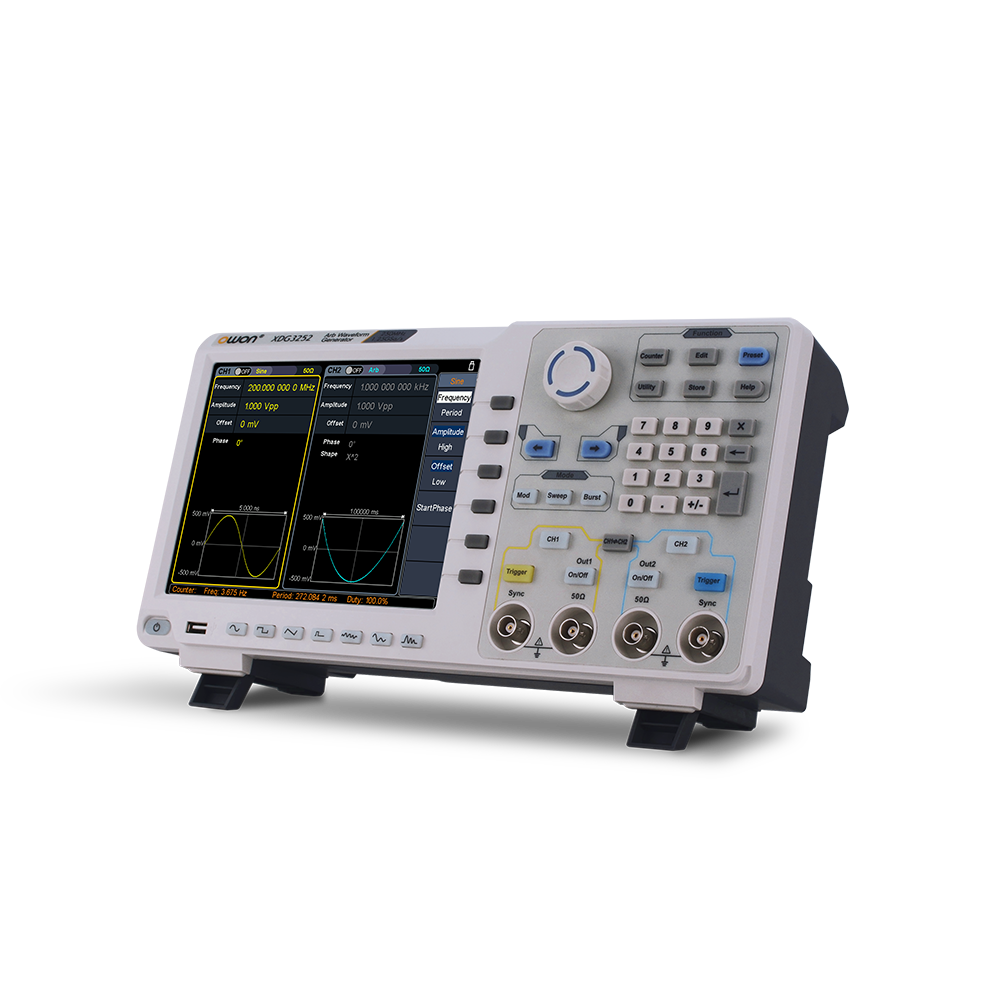

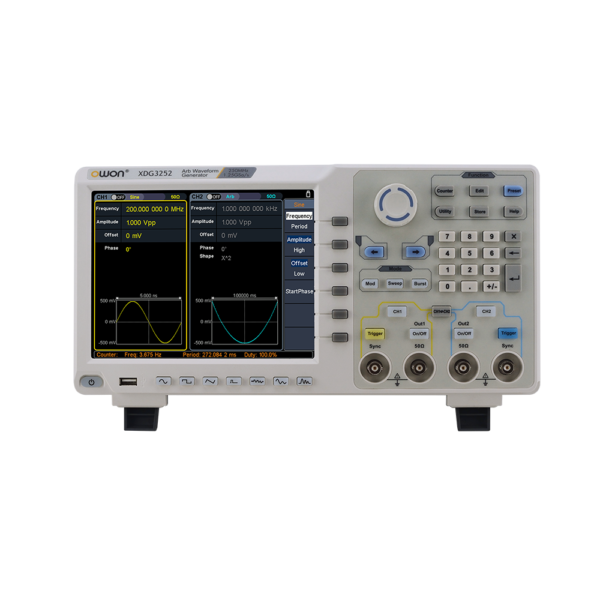

XDG3202 Generador De Funciones Owon 200 Mhz 2 Ch Modulación

CARACTERÍSTICAS PRINCIPALES

-Tecnología DDS avanzada
– salida de frecuencia de 200MHz
– frecuencia de muestreo de 1.25GS / s
– resolución de frecuencia de 1 µHz
– longitud de forma de onda arbitraria de hasta 1M
– resolución vertical: 14 bits

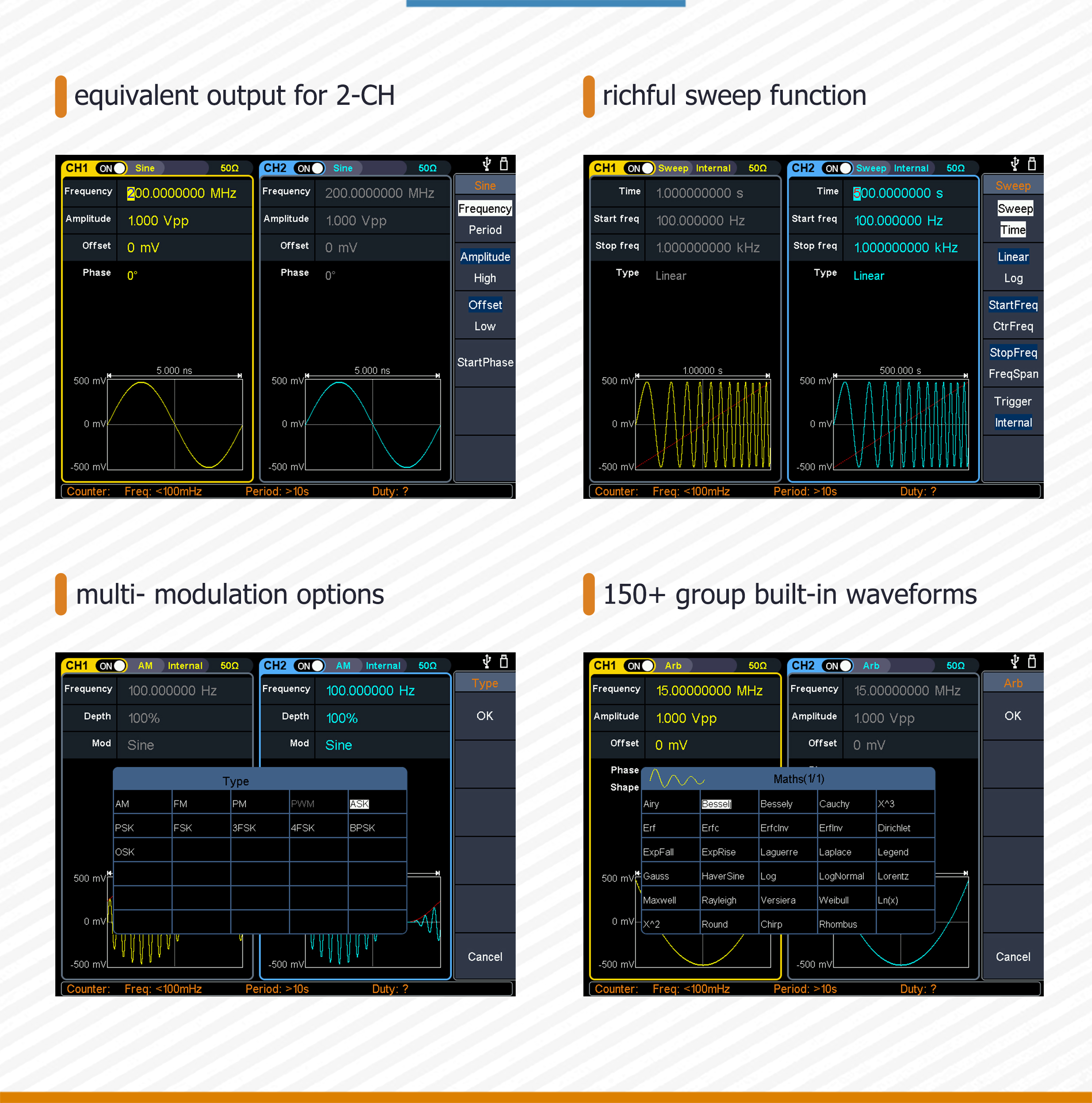

– Salida de forma de onda integral: formas de onda básicas 6 grupos y 152 grupo integrado formas de onda arbitrarias
– opciones de modulación integrales: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, barrido, y la explosión
– Contador de frecuencia de alta precisión integrado, desde 100 MHz hasta 200
MHz, compatible con SCPI y LabVIEW,

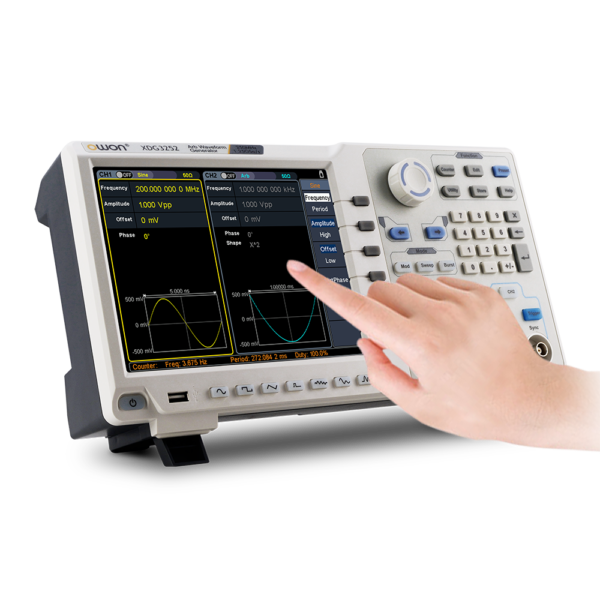

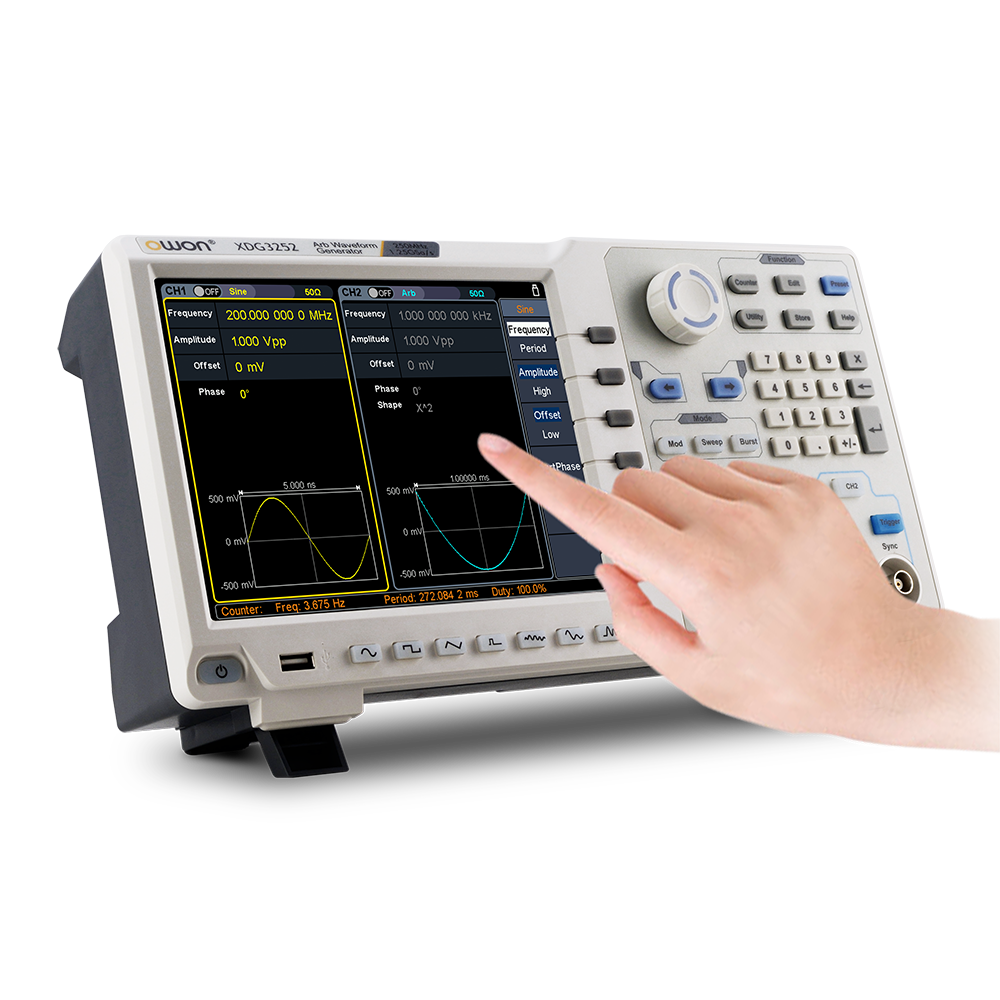

-pantalla táctil de 8 » 800 x 600 píxeles LCD

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

ESPECIFICACIONES TÉCNICAS:

Canal 2
Salida de frecuencia 200 MHZ
Frecuencia de muestreo 1.25 gs
Resolución vertical 14 bits

FORMA DE ONDA
Forma de onda estándar: seno, cuadrado, pulso, rampa , ruido y armonico
Forma de onda arbitraria: aumento exponencial, caída exponencial, total 150 formas de ondas incorporadas y forma de onda arbitraria definida por el usuario.

RESOLUCION DE FRECUENCIA:
Seno 1µHz – 200MHz
Cuadrado 1µHz – 50MHz
Pulso 1 hz 25 mhz
Rampa 1 hz 5 mhz
Armonico 1µHz – 100MHz
Ruido 120 mhz
Forma de onda arbitraria forma de onda inciporada 1 hz 15 mhz.

AMPLITUD:
En 50 de carga: 1mVpp – 10Vpp (=40MHz); 1mVpp – 5Vpp (=80MHz)
1mVpp – 2.5Vpp (=120MHz); 1mVpp – 1Vpp (=250MHz)
En circuito abierto o alto 2mVpp – 20Vpp (=40MHz); 2mVpp – 10Vpp (=80MHz);
2mVpp – 5Vpp (=120MHz); 2mVpp – 2Vpp (=250MHz)

Resolución 1mV o 4 dígitos
Exactitud ± (1% de la configuración + 1 mVpp) (típico, sinusoidal de 1 kHz, desplazamiento 0V)
Impedacia de carga 50O (típico)

PUREZA DEL ESPECTRO DE ONDA SINUSOIDAL:
Distorsion armonica típica DC – 1MHz: <-65dBc
1MHz – 10MHz: <-60dBc
10MHz – 120MHz: <-50dBc
120MHz – 200MHz: <-45dBc
Distorsion armonica total< 0.05%, 10 Hz a 20 kHz, 1 Vpp
Ruido de fase típico 10 MHz: =-110dBc / Hz

CUADRADO:
Tiempo de subida <5ns
Excederse <3%
Ciclo de trabajo 50.0% (fijo)
Rms 300ps + 100ppm

PULSO:
Ancho de pulso 12ns – 996875s
Tiempo de borde de avance ¿ 7ns
Excederse <3%
Rms 300ps + 100ppm

RAMPA:
Lineal =1% de la salida pico (típica, 1 kHz, 1 Vpp, 50% de simetría)
Simetría 0% a 100%

ARMONICO:
Orden armonica =16
Tipo armonica par, impar, todo, usuario
Amplitud armonica Se podría configurar para todos los armónicos.
Fase armonica Se podría configurar para todos los armónicos.

ARBITRARIO:
Longitud de la forma de onda 2 puntos – 1M puntos
Resolución vertical 14 bits
Tiempo minimo de subida <7ns
Rms 3ns

MODULACION
Tipo AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, barrido y ráfaga

AM
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente Interno externo
Forma de onda de modulación seno, cuadrado, rampa, ruido y arbitrario
Profundidad 0.0% – 100.0%
Frecuencia de modulación 2 mHz – 100 kHz

FM
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente Interno externo
Forma de onda de modulación seno, cuadrado, rampa, ruido y arbitrario
Frecuencia de modulación 2 mHz – 100 kHz

PM
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente Interno externo
Forma de onda de modulación seno, cuadrado, rampa, ruido y arbitrario
Desviación de fase 0 ° – 180 °
Frecuencia de modulación 2 mHz – 100 kHz

PWM

Forma de onda portadora pulso
Fuente interno externo
Forma de onda de modulación seno, cuadrado, rampa, ruido y arbitrario
Desviación de ancho 0 ~ mínimo (relación de servicio de impulsos, 100% – relación de servicio de impulsos)
Frecuencia de modulación 2 mHz – 100 kHz

FSK 3FSK 4FSK
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente interno externo
Forma de onda de modulación cuadrado con 50% de ciclo de trabajo
Frecuencia clave 2 mHz – 1MHz

PSK
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente interno externo
Forma de onda de modulación cuadrado con 50% de ciclo de trabajo
Frecuencia clave 2 mHz – 1MHz

OSK
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente interno
Tiempo de oscilación cuadrado con 50% de ciclo de trabajo
Frecuencia clave 2 mHz – 1MHz

PEDIR:
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente interno externo
Forma de onda de modulación cuadrado con 50% de ciclo de trabajo
Frecuencia clave 2 mHz – 1MHz

BPSK
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Fuente interno
Tiempo de modulación cuadrado con 50% de ciclo de trabajo
Frecuencia clave 2 mHz – 1MHz

BARRER
Forma de onda portadora seno, cuadrado, rampa y arbitrario (excepto DC)
Tipo lineal y log
Dirección arriba y abajo
Hora de barrido 1 ms a 500s, ± 0.1%
Fuente de disparo Interna, externa y manual.

RAFAGA
Forma de onda portadora seno, cuadrado, rampa, pulso y arbitrario (excepto DC)
Recuento de ráfaga Periodo de 1 a 50,000, infinito, gating.
Periodo interno 10 ns – 500 s
Fuente cerrada disparador externo

CONTADOR DE FRECUENCIA
Función período de frecuencia, + ancho, -width, + duty, y -uty
Rango de frecuencia 100mHz – 200MHz
Resolución de frecuencia 7 dígitos

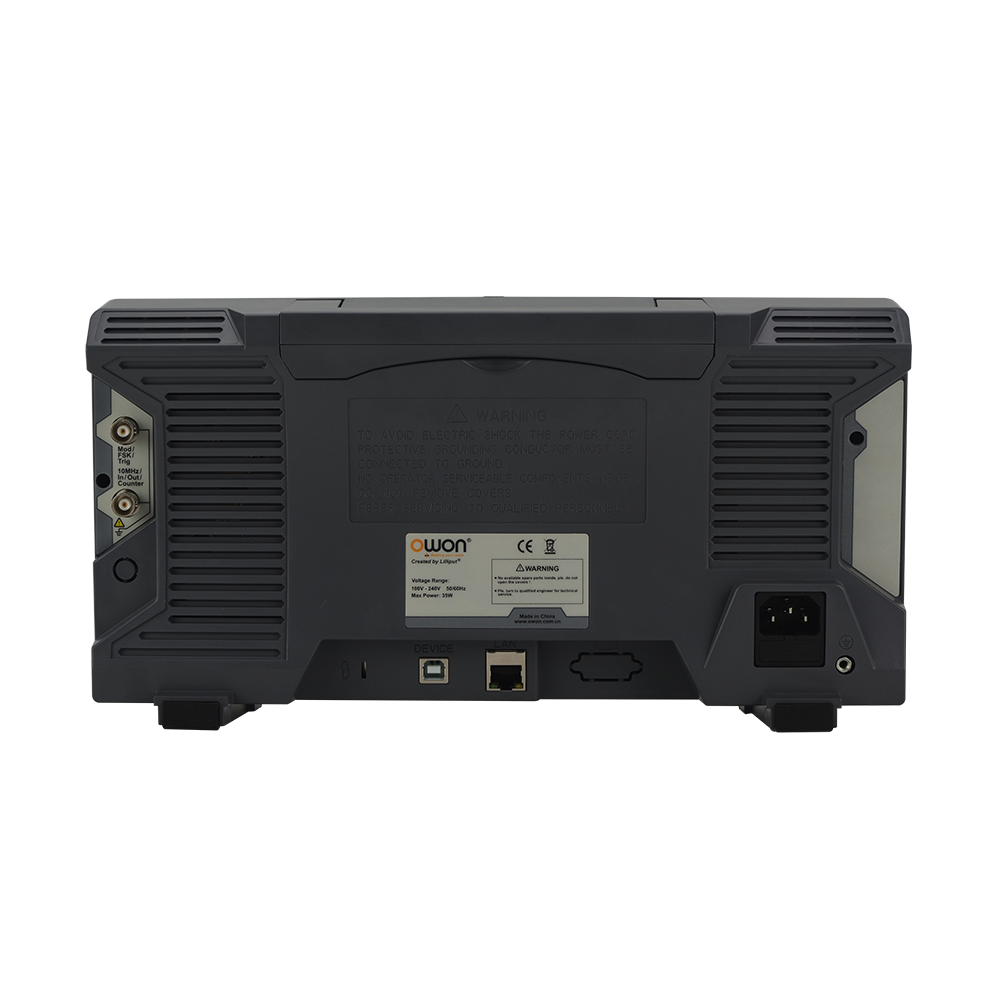

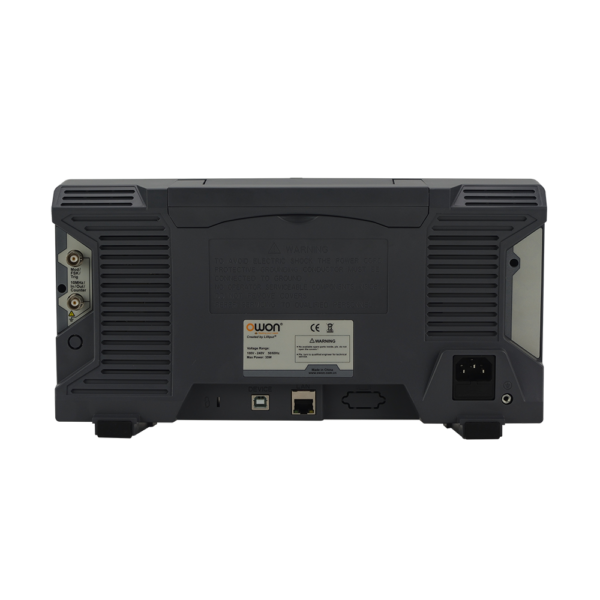

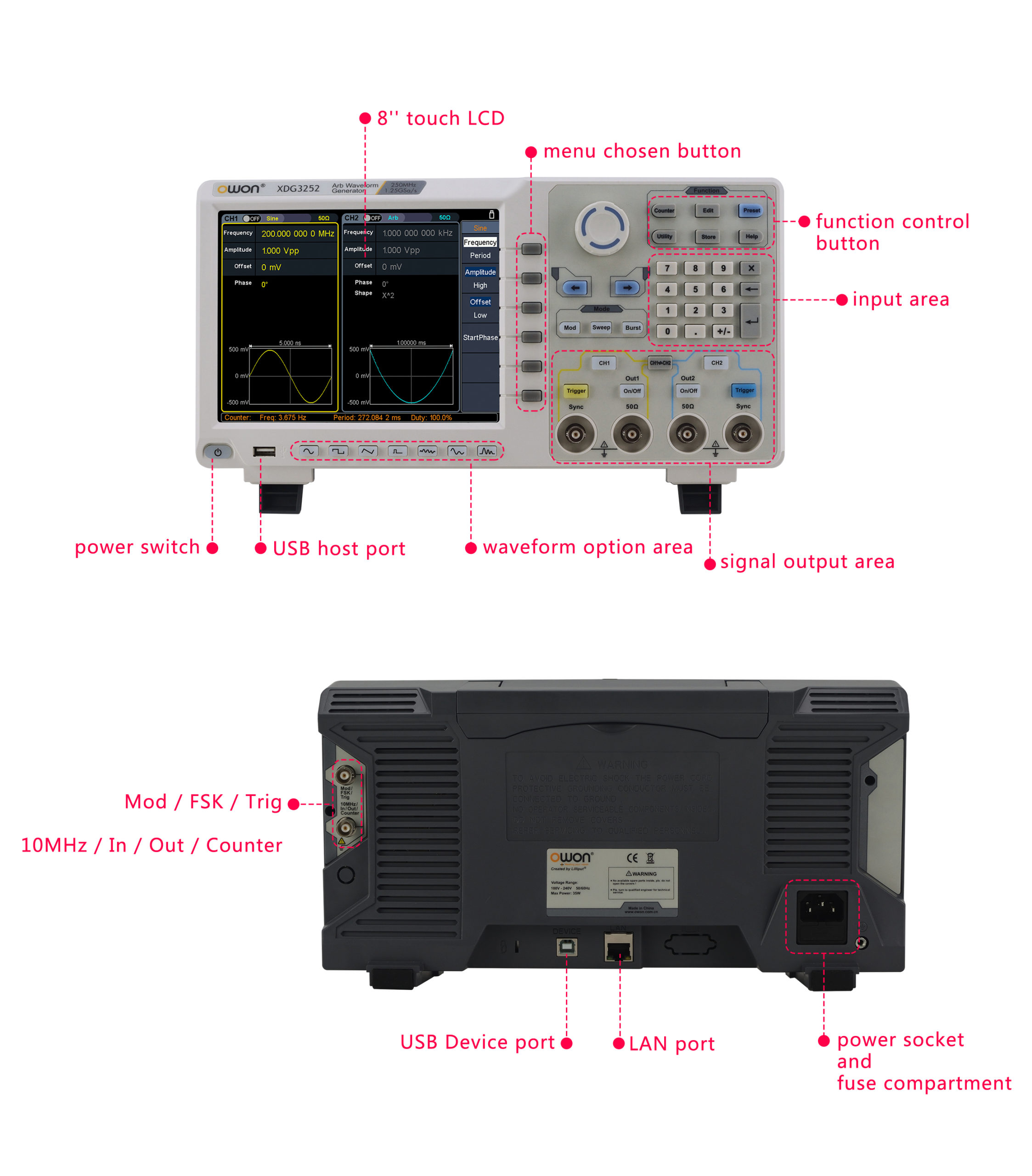

DE ENTRADA Y SALIDA
Monitor Pantalla táctil de 8 ”800 x 600 píxeles LCD
Tipo Contador de frecuencia, entrada de modulación externa, entrada de
activación
externa , entrada / salida de reloj de referencia externa
Interface de comunicación Host USB, dispositivo USB y LAN

DIMENSION 340 x 177 x 90 (mm)

PESO: 2.50kg

INCLUYE

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– Cable de conexión de canal de salida
– Bolso opcional
