XDS2102A – Osciloscopio Digital Portable Owon 100 MHz 12 Bits 2 CH

CARACTERÍSTICAS PRINCIPALES

Osciloscopio Digital Portable 12 Bits.

– ADC de alta resolución de 12 bits que permite restaurar los detalles de la forma de onda con una excelente calidad
– 20M de longitud de grabación, máximo 55,000 wfms / s de velocidad de actualización de la forma de onda
– Bajo ruido de fondo, sensibilidad vertical 1 mV / div – 10 V / div
– multi-trigger y función de decodificación de bus
– SCPI y LabVIEW
– Nueva diseño ultrafino de gran calidad
– integración de múltiples interfaces: host USB, dispositivo USB, puerto USB para PictBridge, LAN , AUX
– 8 pulgadas 800 x 600 LCD de alta resolución que brinda una gran experiencia de operación.
– Posibilidad de funcionar como registrador de datos y multímetro con función de registro de datos.

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

1. 12 bits de alta resolución vertical, pantalla TFT clara grande de 8 pulgadas

La serie XDS presenta ADC de hardware de 12 bits, la precisión es 16 veces mayor que la de otros osciloscopios de 8 bits en
mercado. Esto hará que el resultado de la medida sea más claro. Si necesita verificar la falla sin la interferencia
del ruido de base. Esto también satisface la demanda de medición de alta precisión.

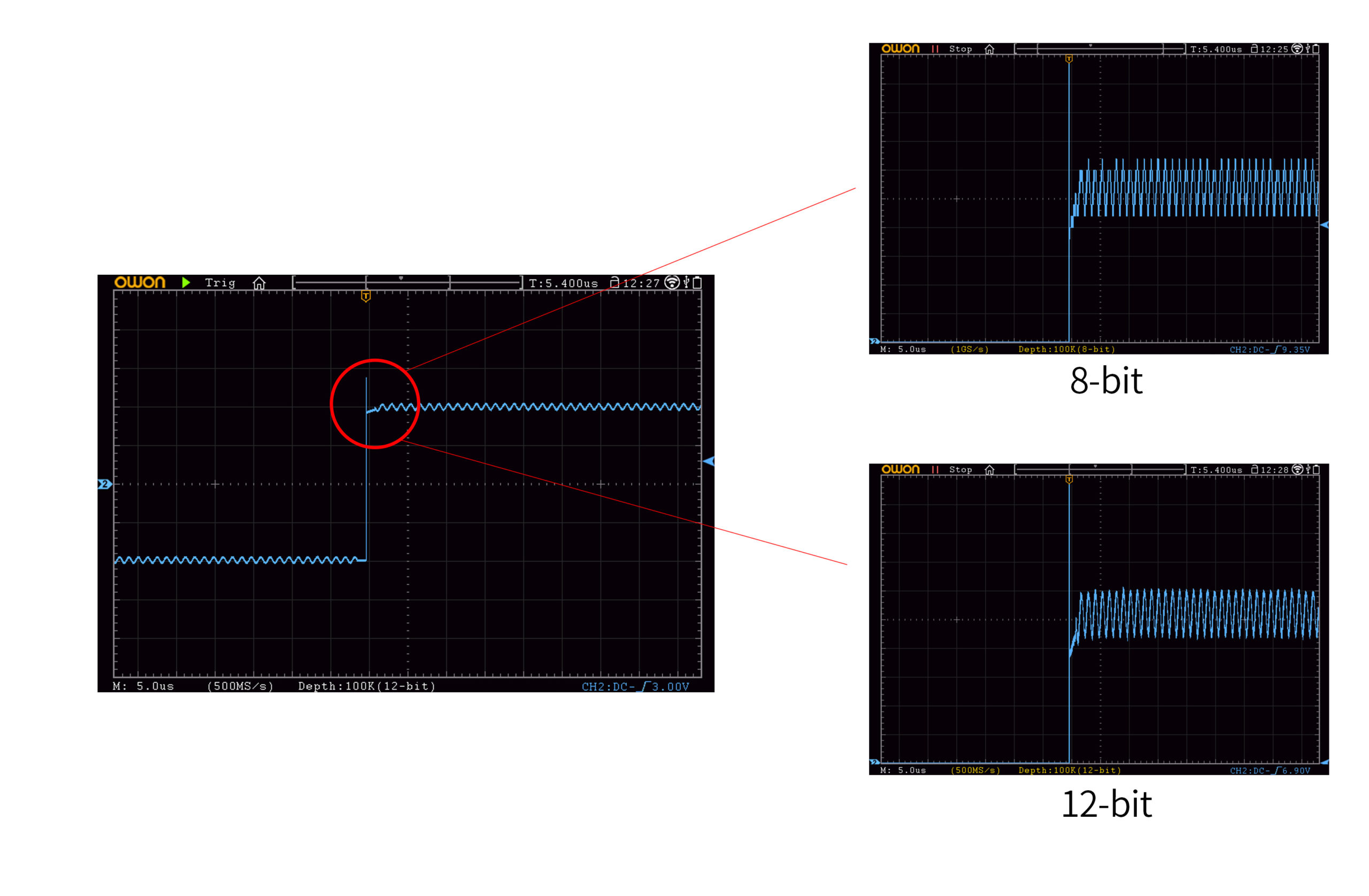

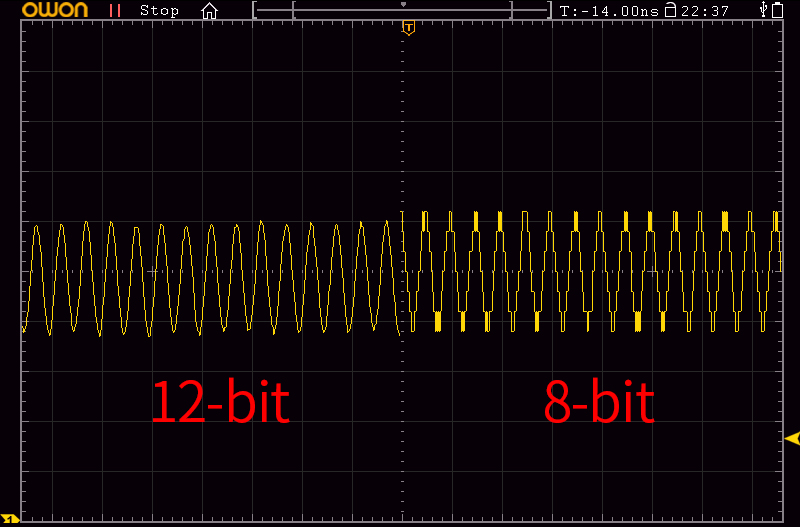

Bajo la misma forma de onda original, el ADC de 12 bits puede mostrar una forma más detallada mientras que el ADC de 8 bits
la forma de onda se vuelve borrosa.

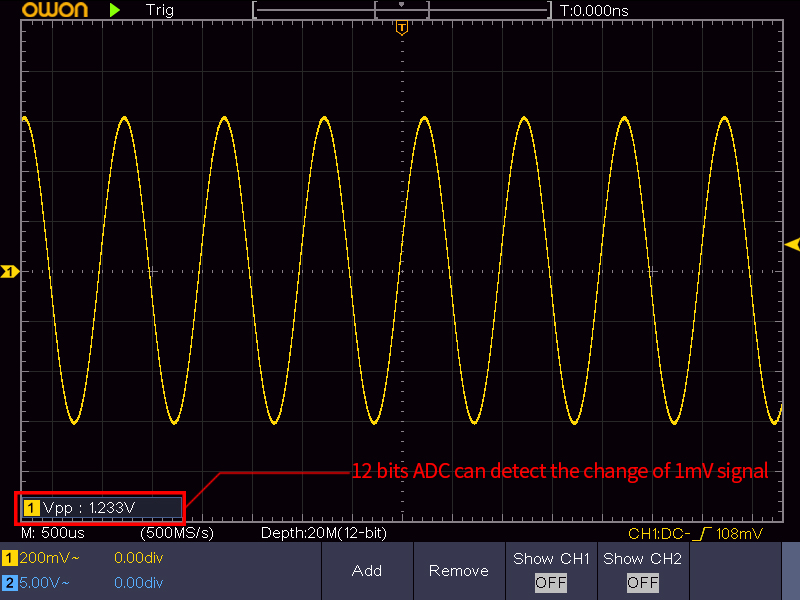

El ADC de 12 bits brinda una medición de valor precisa. De esta forma, el osciloscopio puede detectar el cambio de
Señal de 1 mV, mientras que el osciloscopio normal en el mercado solo puede detectar el cambio de 10 mV.

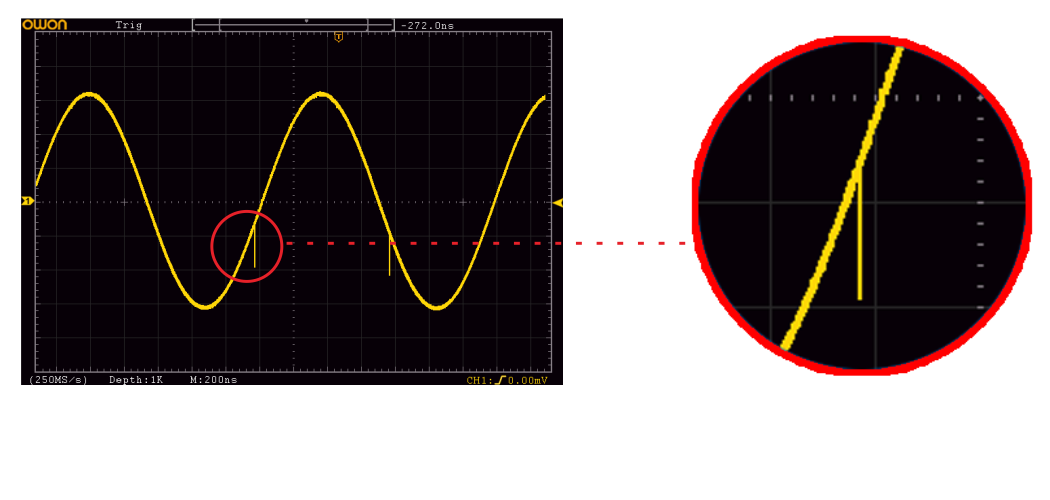

2. Frecuencia máxima de actualización de la forma de onda de 55.000 fotogramas / segundo

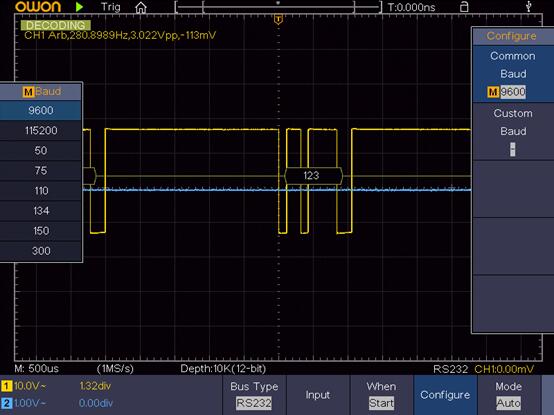

3. Función de decodificación estándar SPI / I2C / RS232 / CAN

Las funciones de decodificación incluyen RS232, IIC, SPI y CAN ahora se agregan al paquete estándar.

4.XDS 2102A es estándar con una longitud de registro de 20 Mpts.

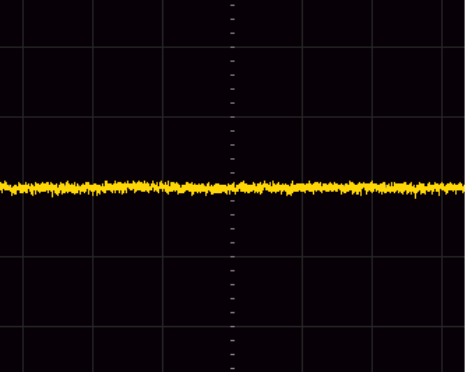

5.El ruido base de XDS2102A es bajo, el ruido ocupa solo 3 divisiones pequeñas por debajo de 1 mV / div. Esto hace posible medir pequeñas señales.

ESPECIFICACIONES TÉCNICAS

Bandwitch 100 MHz
Sample Rate 1GS/s
Vertical Resolution (A/D) 12 bits
Record Length 40M
Waveform Refresh Rate 75,000 wfms/s
Horizontal Scale 2ns/div – 1000s/div step by 1 – 2 – 5
Rise Time (at input, typical) =1.7ns
Display 8″ color LCD, 800 x 600 pixels
Input Impedance 1MO : 2 %, i n parallel with 15pF : 5pF; (*50O ? 2%)
Channel 2 + 1 external ; Channel Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
Max Input Voltage 1MO = 300Vrms; 50O = 5Vrms
DC Gain Accuracy: 3%
DC Accuracy: average≥16：±(1,5% reading + 0.05 div) for △V
Probe Attenuation Factor 0.001X – 1000X, step by 1 – 2 – 5
LF Respond (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
Sample Rate / Relay Time
Accuracy ±1ppm
Interpolation sin(x) / x
Interval (△T) Accuracy
(full bandwidth)
Single: ±(1 interval time + 1ppm x reading + 0.6ns);
Average > 16: ±(1 interval time + 1ppm x reading + 0.4ns)
Input Coupling DC, AC, and GND
Vertical Sensitivity 1mV/div – 10V/div (at input)
Trigger Type Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,
and CAN.
Bus Decoding I2C, SPI, RS232, and CAN.
Trigger Mode Auto, Normal, and Single
Vertical Range ±2V ( 1mv/div – 50mv/div), ±20V ( 100mv/div – 1V/div), ±200V (2V/div – 10V/div)
Line / Field Frequency (video) NTSC, PAL and SECAM standard
Cursor Measurement △V, and △T between cursors, △V and △T between cursors, and auto- cursors
Automatic Measurement
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp,
Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay
A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Waveform Math ＋, －, ×, ÷, FFT
Waveform Storage 100 waveforms
Lissajou’s
Figure
Bandwidth full bandwidth
Phase Difference ±3 degrees
Communication Interface USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)
Frequency Counter available
Power Supply 100V – 240V AC, 50/60Hz, CAT II
Power Consumption ＜15W
Fuse 2A, T class, 250V
Battery (optional) 3.7V, 13200mAh

MÓDULOS DECODIFICADORES OPCIONALES:
RS232, SPI, I2C
CAN trigger / decoding

INCLUYE:

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– 2 Puntas de prueba x1 : x10
– Bolso opcional
