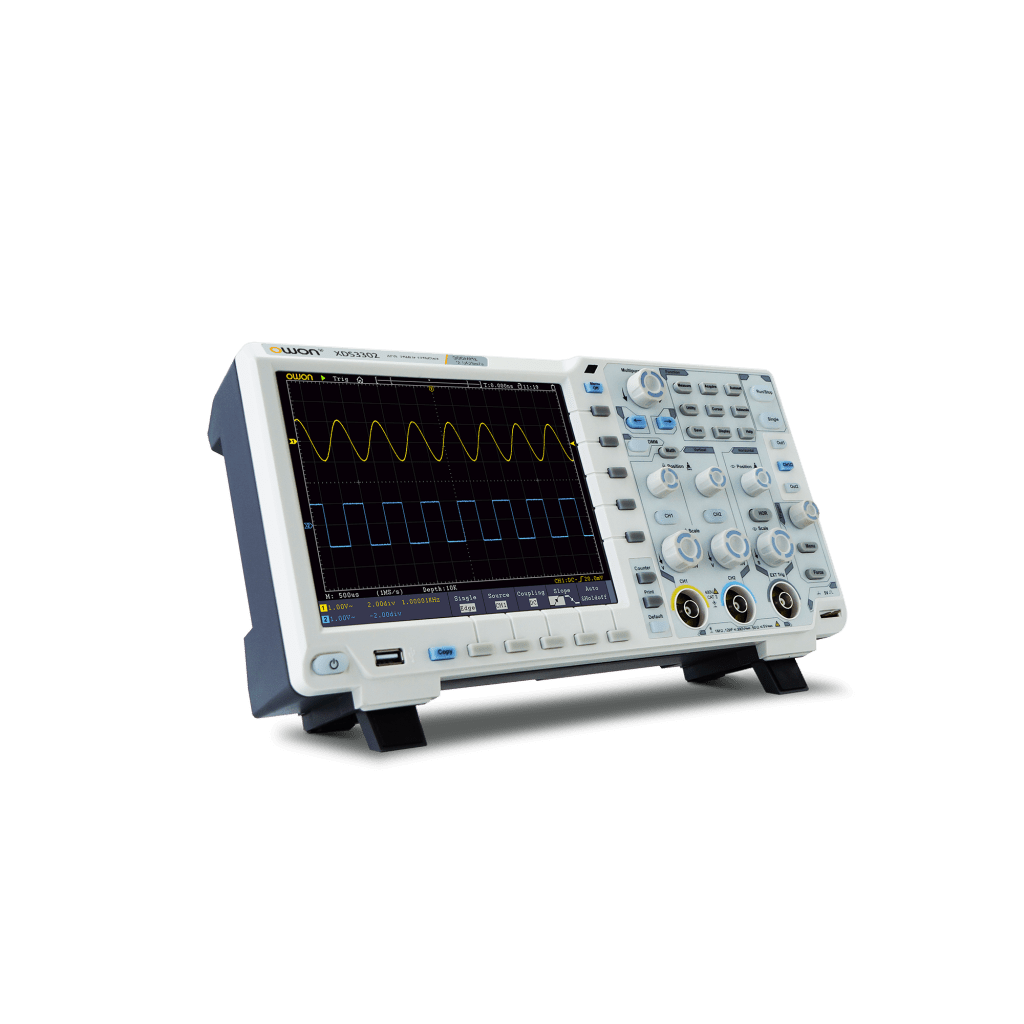

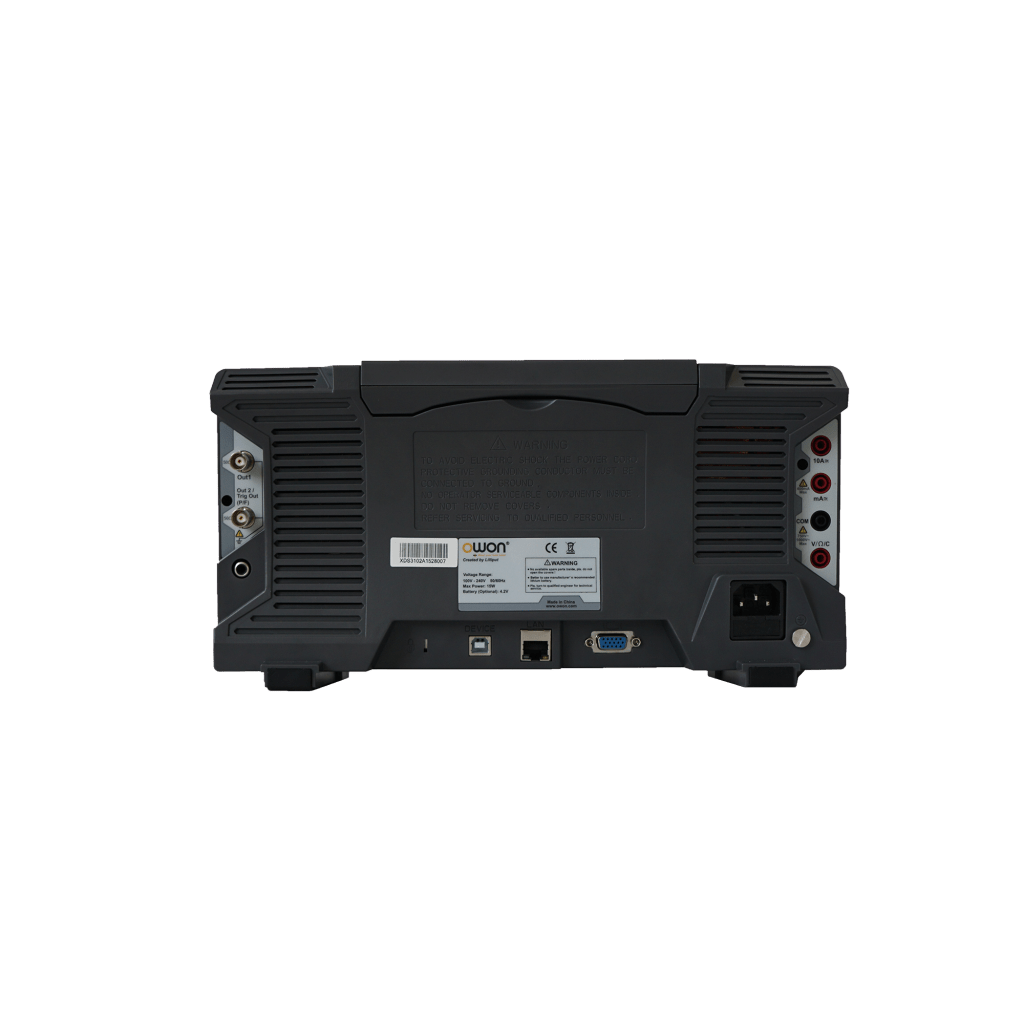

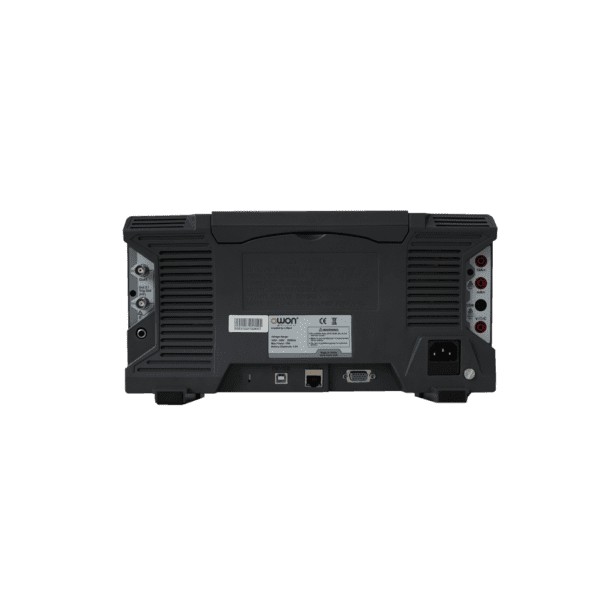

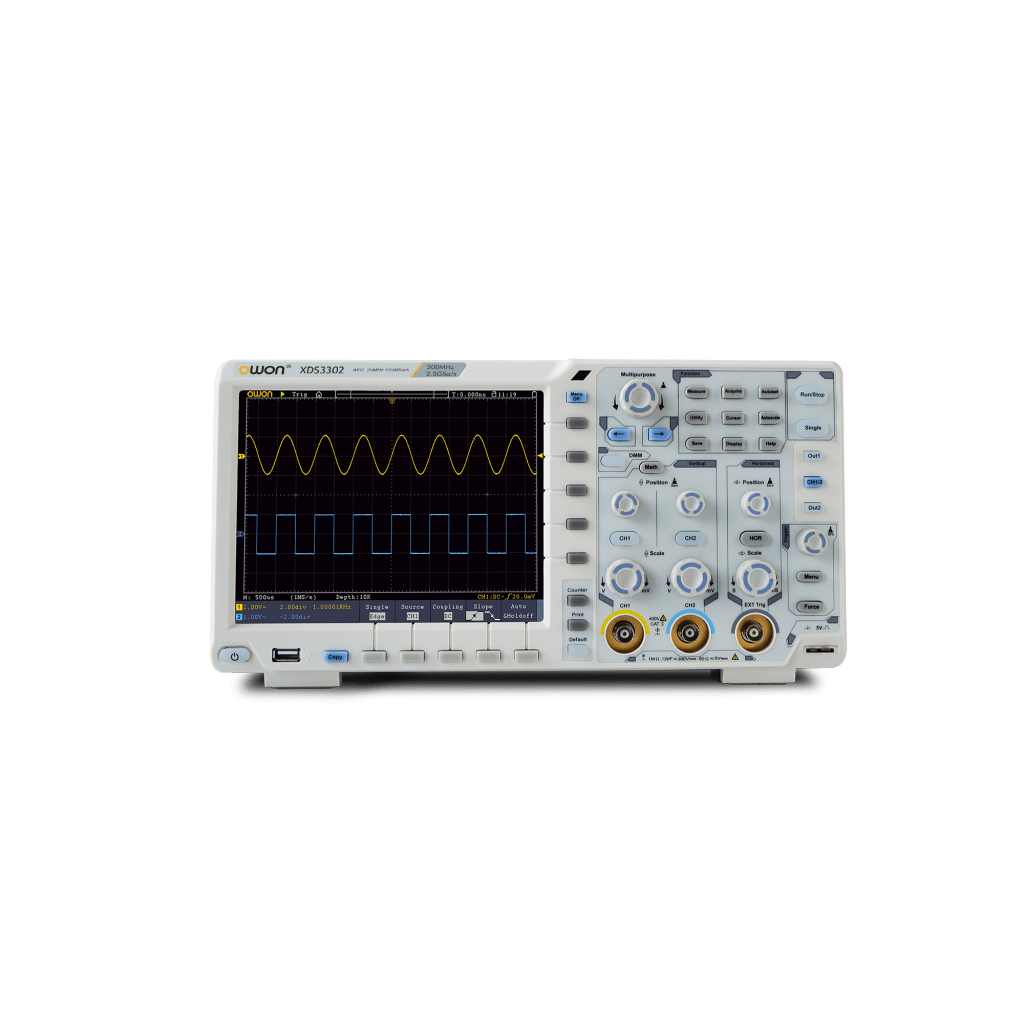

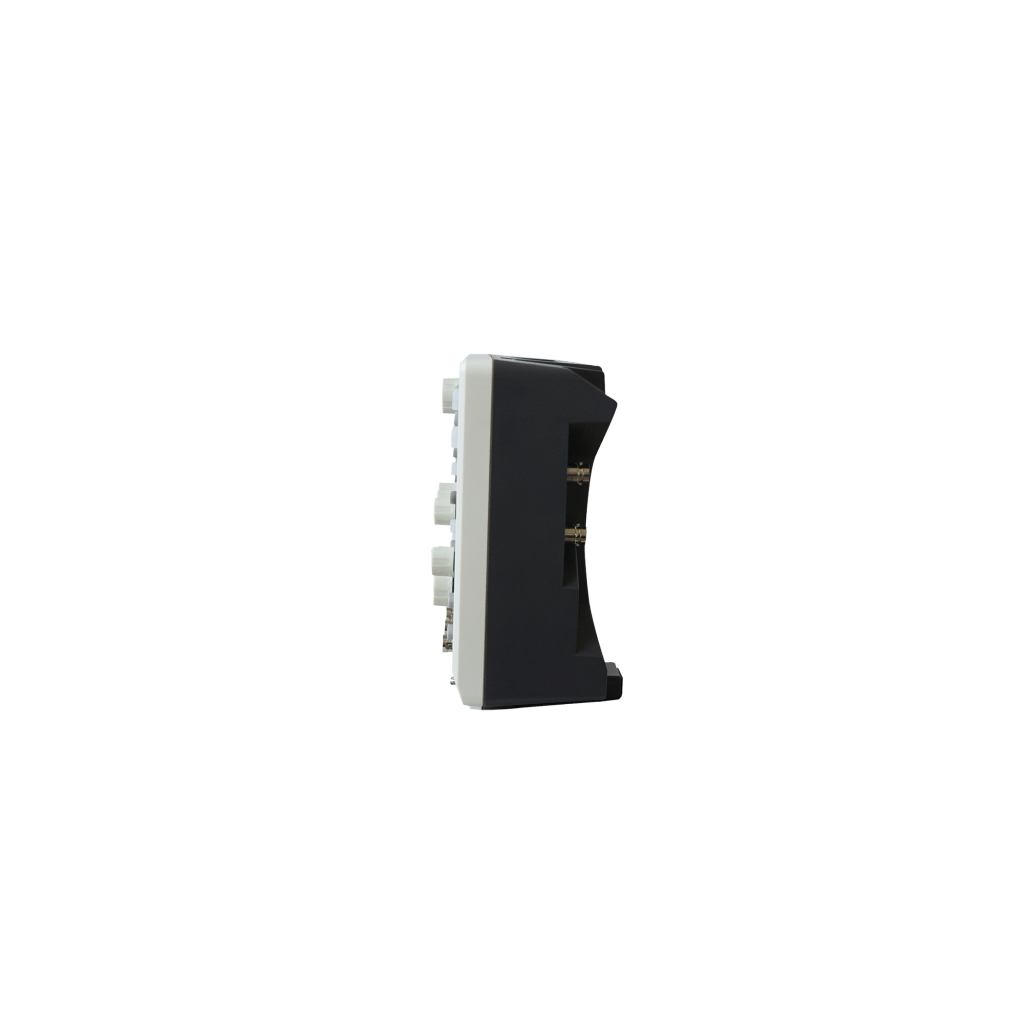

XDS3302 – Osciloscopio Digital Portable Owon 300 MHz 2 CH Touch Screen

Osciloscopio Digital Portable OWON 300Mhz

– ADC de 8 bits
– 40M de longitud de grabación, máximo 75,000 wfms / s de velocidad de actualización de la forma de onda
– Bajo ruido de fondo, sensibilidad vertical 1 mV / div – 10 V / div
– multi-trigger y función de decodificación de bus
– SCPI y LabVIEW
– Nueva diseño ultrafino de gran calidad
– integración de múltiples interfaces: host USB, dispositivo USB, puerto USB para PictBridge, LAN , AUX
– 8 pulgadas 800 x 600 LCD de alta resolución Tocuhscreen
– Pack de baterías opcional

$3.630.000

CARACTERÍSTICAS PRINCIPALES

Osciloscopio Digital Portable OWON 300 Mhz DE 2 CANALES.

– ADC de 8 bits
– 40M de longitud de grabación, máximo 75,000 wfms / s de velocidad de actualización de la forma de onda
– Bajo ruido de fondo, sensibilidad vertical 1 mV / div – 10 V / div
– multi-trigger y función de decodificación de bus
– SCPI y LabVIEW
– Nueva diseño ultrafino de gran calidad
– integración de múltiples interfaces: host USB, dispositivo USB, puerto USB para PictBridge, LAN , AUX
– 8 pulgadas 800 x 600 LCD de alta resolución Touchscreen
– Posibilidad de funcionar como registrador de datos y multímetro con función de registro de datos.
– Pantalla multi-táctil, experiencia de operación más fácil de usar.
– Pack de baterías opcional

DESCARGAR MANUAL / DESCARGAR FICHA TÉCNICA / DESCARGAR SOFTWARE





Pantalla multi-táctil opcional, experiencia de operación más fácil de usar:

ESPECIFICACIONES TÉCNICAS

Bandwitch 300 MHz
Sample Rate 2,5GS/s
Vertical Resolution (A/D) 8 bits
Record Length 40M
Waveform Refresh Rate 75,000 wfms/s
Horizontal Scale 1ns/div – 1000s/div step by 1 – 2 – 5
Rise Time (at input, typical) =1.7ns
Display 8″ color LCD, 800 x 600 pixels
Input Impedance 1MO : 2 %, i n parallel with 15pF ? 5pF; (*50O ? 2%)
Channel 2 + 1 external ; Channel Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
Max Input Voltage 1MO = 300Vrms; 50O = 5Vrms
DC Gain Accuracy: 3%
DC Accuracy: average≥16：±(1,5% reading + 0.05 div) for △V
Probe Attenuation Factor 0.001X – 1000X, step by 1 – 2 – 5
LF Respond (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
Sample Rate / Relay Time
Accuracy ±1ppm
Interpolation sin(x) / x
Interval (△T) Accuracy
(full bandwidth)
Single: ±(1 interval time + 1ppm x reading + 0.6ns);
Average > 16: ±(1 interval time + 1ppm x reading + 0.4ns)
Input Coupling DC, AC, and GND
Vertical Sensitivity 1mV/div – 10V/div (at input)
Trigger Type Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,
and CAN (optional)
Bus Decoding I2C, SPI, RS232, and CAN (optional)
Trigger Mode Auto, Normal, and Single
Vertical Range ±2V ( 1mv/div – 50mv/div), ±20V ( 100mv/div – 1V/div), ±200V (2V/div – 10V/div)
Line / Field Frequency (video) NTSC, PAL and SECAM standard
Cursor Measurement △V, and △T between cursors, △V and △T between cursors, and auto- cursors
Automatic Measurement
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp,
Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay
A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Waveform Math ＋, －, ×, ÷, FFT
Waveform Storage 100 waveforms
Lissajou’s
Figure
Bandwidth full bandwidth
Phase Difference ±3 degrees
Communication Interface USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)
Frequency Counter available
Power Supply 100V – 240V AC, 50/60Hz, CAT II
Power Consumption ＜15W
Fuse 2A, T class, 250V
Battery (optional) 3.7V, 13200mAh

INCLUYE:

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– 2 Puntas de prueba x1 : x10
– Bolso (OPCIONAL)



SKU: XDS3302 Categoría:
